کاهش هزینه بدون به خطر انداختن کیفیت: چگونه سازندگان نمایشگر چینی با چالش‌های کاهش ماسک TFT و حذف لایه CF OC حرکت می‌کنند

کاهش هزینه بدون به خطر انداختن کیفیت: چگونه سازندگان نمایشگر چینی با چالش‌های کاهش ماسک TFT و حذف لایه CF OC حرکت می‌کنند

در بازار جهانی نمایشگر به شدت رقابتی، تولیدکنندگان چینی به پیشبرد نوآوری های تکنولوژیکی و بهینه سازی هزینه ادامه می دهند. برای برآورده کردن خواسته‌های مشتری سفارشی، تولیدکنندگان ماژول LCD اغلب دو استراتژی کلیدی ساده‌سازی فرآیند را اتخاذ می‌کنند: کاهش تعداد ماسک‌های عکس برای شیشه TFT از 5 به 4، و حذف لایه پرکننده OC (Over Coat) روی شیشه CF (فیلتر رنگ). این اقدامات به طور قابل توجهی هزینه های ماسک را کاهش می دهد و کارایی تولید را بهبود می بخشد، اما آنها همچنین تقاضاهای سختگیرانه ای را بر قابلیت های فرآیند خط تولید تحمیل می کنند - به ویژه برای خطوط قدیمی، جایی که نظارت های جزئی می تواند مشکلات کیفیت دسته ای را ایجاد کند.

شمشیر دولبه ساده سازی فرآیند: تحلیل فنی و مدیریت ریسک

I. خطرات و اقدامات متقابل حذف لایه OC در شیشه CF

ساختار دقیق شیشه CF (زیر لایه → لایه BM → لایه RGB → لایه OC → لایه ITO) برای عملکردهای حیاتی به لایه OC متکی است:

· Planarization: اختلاف ارتفاع بین پیکسل های رنگی RGB را پر می کند

· محافظت: از آسیب به لایه RGB جلوگیری می کند و صافی سطح را حفظ می کند

حذف لایه OC به طور مستقیم باعث می شود:

· سطح الکترود ITO ناهموار → جهت لنگر نادرست مولکولهای کریستال مایع

· نقص های مکرر نمایشگر: نقاط روشن "آسمان پرستاره"، شبح، چسبندگی تصویر (تأخیر پاسخ کریستال مایع محلی)

استراتژی‌های متقابل تولیدکنندگان نمایشگر چینی:

· برای جبران نشت نور ناشی از اختلاف ارتفاع، ناحیه محافظ نور BM را گسترش دهید

· کنترل دقیق فرآیندهای RGB ارتفاع پله، کاهش نوسانات ارتفاع پیکسل تا سطح نانومتر

· افزایش 0.03μm در شکاف سلولی: زاویه مخروطی فیلم S/D تا 8.99 درجه افزایش می‌یابد → ارتفاع نسبی کریستال مایع افزایش می‌یابد.

II. چالش ها و پیشرفت های فرآیند شیشه ای 4 ماسک TFT

فرآیند سنتی 5 ماسک TFT شامل: لایه گیت → لایه عایق دروازه → لایه کانال S/D → لایه از طریق لایه → لایه ITO. هسته کاهش به 4 ماسک در ادغام لایه عایق گیت و فتولیتوگرافی لایه S/D نهفته است و نوردهی چند ناحیه ای را با یک ماسک کنترل می کند.

اثرات آبشاری کاهش فرآیند (بر اساس تحقیقات CECEP Panda's Ye Ning):

· افزایش ارتفاع پله: لایه های جدید فیلم a-Si/n+a-Si در زیر لایه S/D یک پله 0.26μm ایجاد می کنند → فضای سلول کریستال مایع را فشرده می کند.

· افزایش 0.03μm در شکاف سلولی: زاویه مخروطی فیلم S/D تا 8.99 درجه افزایش می‌یابد → ارتفاع نسبی کریستال مایع افزایش می‌یابد.

· خطر مورا گرانشی: حاشیه LC مرزی در دمای بالا به میزان 1٪ کوچک می شود، مستعد نمایش عدم یکنواختی

نکات کلیدی کنترل فرآیند برای تولیدکنندگان چینی:

· مدیریت حکاکی دقیق: از بین بردن باقیمانده ها برای جلوگیری از اتصال کوتاه مدار GOA (خطرات غیرقابل برگشت)

· تصحیح شکاف سلولی پویا: ارتفاع CF PS (فاصله کننده عکس) را بر اساس تغییرات ضخامت فیلم آرایه تنظیم کنید

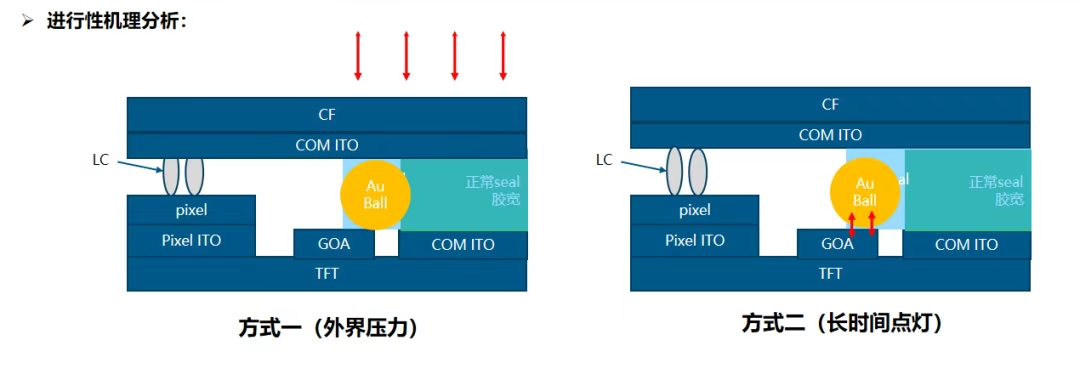

· حفاظت عایق پیشرفته: جلوگیری از فشار خارجی یا عملیات طولانی مدت از آسیب رساندن به عایق بین مدارهای GOA و توپ های طلا.

▶ ابتدا شبیه سازی دیجیتال: از مدل سازی برای پیش بینی اثرات ارتفاع پله بر میدان های الکتریکی سلول و بهینه سازی طرح ها استفاده کنید.

▶ نظارت آنلاین پیشرفته: برای رهگیری ناهنجاری های اولیه، بازرسی بصری هوش مصنوعی را برای مورا و میکرو شورت ها مستقر کنید

▶ تنظیم آی سی درایور مشترک: شکل موج های وارونگی نقطه را سفارشی کنید تا تاخیرهای پاسخ را جبران کنید

· حفاظت عایق پیشرفته: جلوگیری از فشار خارجی یا عملیات طولانی مدت از آسیب رساندن به عایق بین مدارهای GOA و توپ های طلا.
