آیا صفحه نمایش LCD شما رنگ های عجیب و غریب را نشان می دهد؟ راهنمای تشخیص 3 مرحله ای!

هنگامی که نمایشگرهای تجهیزات صنعتی به طور ناگهانی مایل به آبی، قرمز، یا رنگ‌های مخدوش نشان می‌دهند، این فقط یک مزاحمت عملیاتی نیست، بلکه می‌تواند مشکلات اساسی سخت‌افزاری یا انتقال سیگنال را نشان دهد.

  در زمینه‌های حیاتی مانند نظارت بر قدرت، دستگاه‌های پزشکی یا سیستم‌های خودرو، دقت نمایشگر برای ایمنی و کارایی حیاتی است. هنگامی که رنگ‌ها نامناسب می‌شوند، وحشت نکنید. عیب یابی سیستماتیک کلیدی است!

مرحله 1: با Grayscale ساده کنید - مشکل را جدا کنید!

  با حذف پیچیدگی رنگ شروع کنید. نمایش محتوای سیاه و سفید خالص. اگر لکه‌های غیرعادی، رگه‌ها، نور پس‌زمینه ناهموار، یا کم‌نور/روشن شدن موضعی را مشاهده کردید، مشکل احتمالاً به آسیب فیزیکی (مانند علائم فشار، پیکسل‌های مرده)، خرابی نور پس‌زمینه یا ولتاژ ناپایدار رانندگی اشاره دارد. این مرحله به سرعت تشخیص می دهد که آیا این یک "آسیب سخت افزاری" است یا یک "علامت رنگ" عمیق تر.

مرحله 2: بررسی رنگ اولیه - کانال های معیوب را مشخص کنید!

  اگر مقیاس خاکستری طبیعی به نظر می رسد، تمرکز به پردازش سیگنال تغییر می کند. تست های انفرادی قرمز، سبز و آبی انجام دهید. نمایش تمام صفحه قرمز خالص، سبز و آبی به صورت متوالی. با دقت مشاهده کنید: آیا رنگی وجود ندارد؟ به طور غیر عادی کم نور؟ یا نشان دادن رنگ های غیرمنتظره؟ برای مثال، لکه‌های صورتی/زرد در طول تست قرمز، مشکلاتی مانند مدارهای پیکسل فرعی آسیب‌دیده، شل شدن کابل‌های انعطاف‌پذیر FPC یا خروجی‌های کانال رنگی معیوب در آی‌سی درایور را نشان می‌دهد. این "تریاژ رنگ" دقیقاً علت اصلی را مشخص می کند.

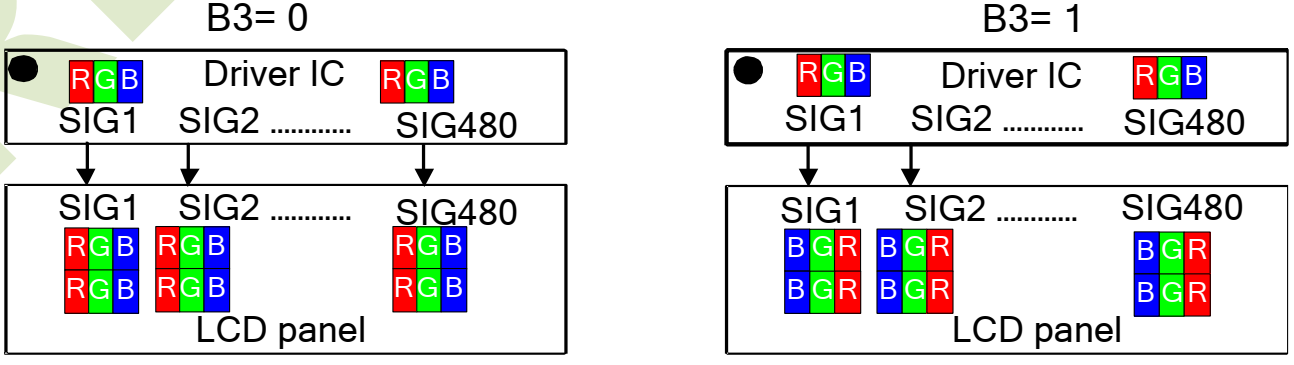

مرحله 3: رمزگشایی سفارش - مطابقت با تنظیمات RGB/BGR!

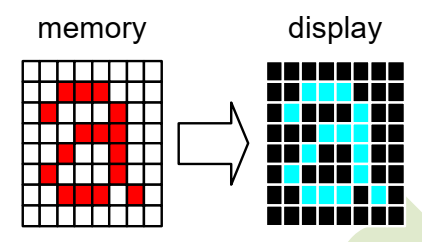

  اگر مشکلات ادامه پیدا کنند، ممکن است مقصر در پروتکل‌های ارتباطی سخت‌افزاری-نرم‌افزاری نهفته باشد - به‌ویژه ترتیب داده‌های رنگی! صفحه‌های LCD ممکن است از ترتیبات زیرپیکسلی RGB یا BGR استفاده کنند. اگر صفحه اصلی شما (MCU/SoC) داده ها را به ترتیب RGB خروجی دهد در حالی که صفحه LCD به طور پیش فرض روی BGR باشد (یا برعکس)، رنگ ها کاملاً معکوس می شوند (مثلاً قرمز، آبی می شود)! همیشه مشخصات صفحه‌نمایش را با تنظیمات درایور پلتفرم بررسی کنید، مطمئن شوید که فرمت رنگ یا ترتیب پیکسل کاملاً همسو هستند. این مرحله "شکاف زبان رنگ" را پر می کند و تصاویر دقیق را بازیابی می کند.

  با مسائل مداوم مواجه هستید؟ CNK Electronics به عنوان یک تولید کننده پیشرو صفحه نمایش LCD در چین، راه حل های مناسبی را ارائه می دهد. ماژول های LCD را با پیکربندی های دقیق RGB برای یکپارچه سازی یکپارچه سفارشی کنید. برای نمایشگرهای مهندسی شده برای ارائه وضوح، قابلیت اطمینان و عملکرد با ما تماس بگیرید.
