طراحی رانندگی با نور پس زمینه: جزئیات مهم برای روشن کردن کیفیت صفحه نمایش

در دنیای صفحه نمایش های LCD، چه صفحه نمایش تک رنگ با اطلاعات شفاف یا یک صفحه نمایش رنگی پر جنب و جوش، نور پس زمینه روح ارائه بصری آن است. با این حال، رانندگی با نور پس زمینه بسیار پیچیده تر از "روشن کردن برای نور" است. نادیده گرفتن جزئیات طراحی می تواند منجر به روشنایی ناهموار و کاهش تجربه کاربر در بهترین حالت یا کاهش طول عمر صفحه نمایش در بدترین حالت شود. این مقاله به اصول اصلی طراحی رانندگی نور پس‌زمینه می‌پردازد، و مهندسان را برای ساخت راه‌حل‌های نمایشگر پایدار و قابل اعتماد توانمند می‌سازد.

1. راندن جریان ثابت: پایه یکنواختی روشنایی

LED های نور پس زمینه باید با منبع جریان ثابت هدایت شوند! این برای حل مسئله "روشنایی ناسازگار در ماژول های مختلف تحت ولتاژ یکسان" بسیار مهم است. LED ها به طور ذاتی تغییرات ولتاژ رو به جلو (Vf) را نشان می دهند (مقدار تک LED معمولی: 2.7-3.2V). تحت درایو ولتاژ ثابت، LED هایی با Vf کمی کمتر جریان بیشتری می کشند و در نتیجه روشنایی بالاتری دارند، در حالی که LED هایی با Vf بالاتر کم نورتر می شوند. جریان ثابت به طور دقیق جریان هر LED را کنترل می کند (معمولاً 15-20 میلی آمپر)، یکنواختی در صفحه نمایش های تک رنگ و بازتولید دقیق رنگ در صفحه نمایش های رنگی را تضمین می کند.

2. کنترل زمان: جلوگیری از "شبح" و "سوسو زدن"

هنگامی که یک صفحه نمایش ال سی دی روشن می شود یا از حالت خواب بیدار می شود، کریستال های مایع داخلی آن به زمان پاسخ نیاز دارند و بلافاصله به حالت نمایش پایدار نمی رسند. فعال کردن نور پس‌زمینه فوراً در این شرایط باعث می‌شود کاربران شاهد «شبح‌سازی» آشفته یا سوسو زدن ناپایدار باشند. قوانین کلیدی طراحی عبارتند از:

روشن/بیدار شدن: نور پس‌زمینه باید فقط پس از تازه‌سازی حداقل 30 فریم و تثبیت صفحه نمایش فعال شود. این تضمین می کند که کاربران یک تصویر اولیه پایدار و واضح را مشاهده کنند.

خاموش/خواب: کاملاً به ترتیب عمل کنید: ابتدا نور پس زمینه را غیرفعال کنید، سپس سیگنال نمایشگر را غیرفعال کنید و برق را به صفحه نمایش قطع کنید. معکوس کردن این توالی می تواند باعث ایجاد تکه های روشن غیرعادی یا مصنوعات "شبح" در هنگام خاموش شدن شود.

3. طراحی مدار و محاسبه پارامتر: تعادل بین ایمنی و کارایی

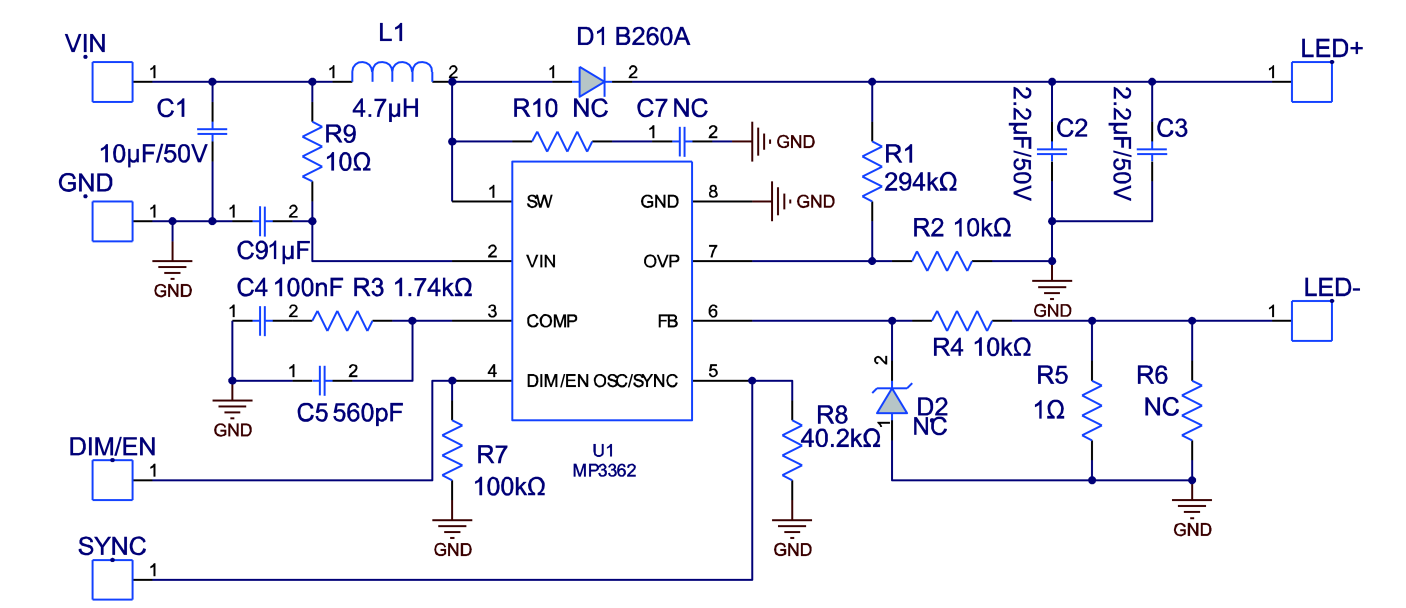

توپولوژی های مدار درایو متداول عبارتند از:

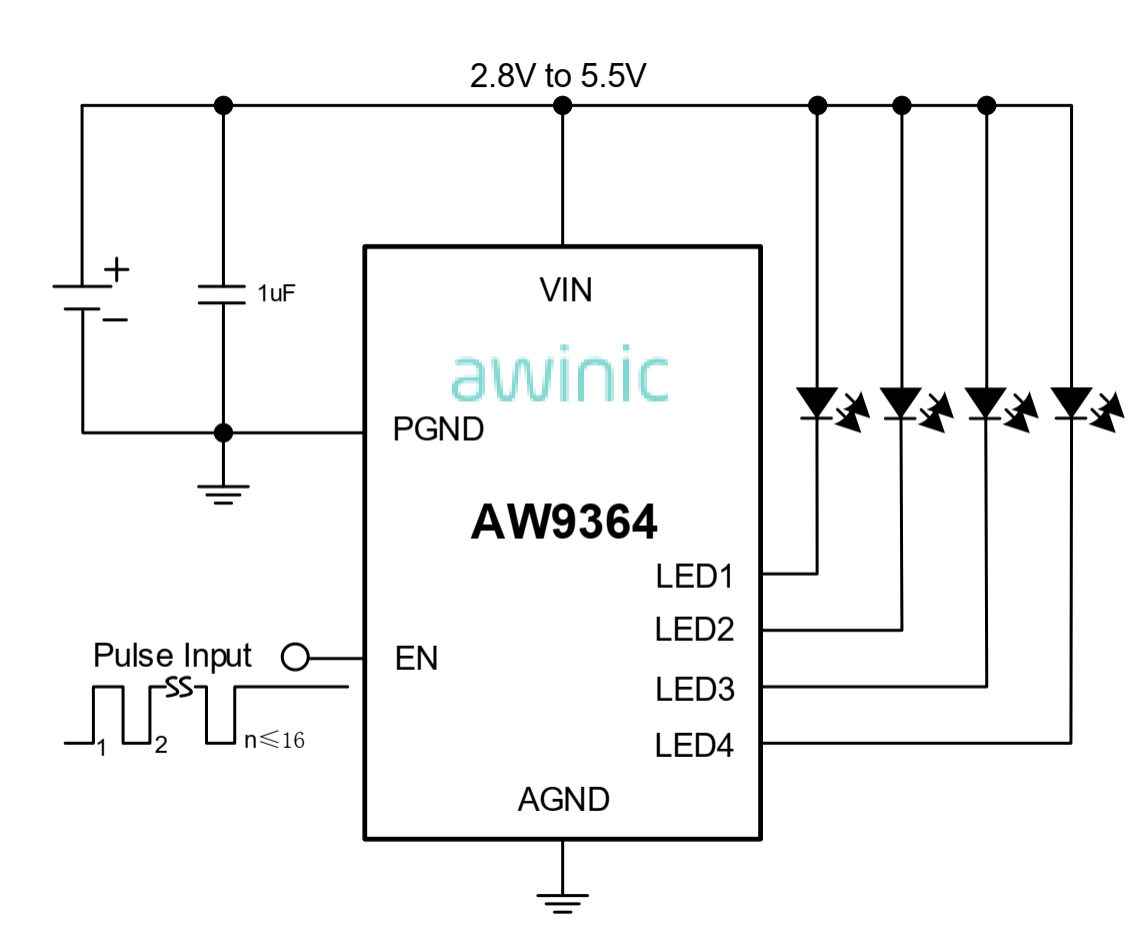

درایو موازی تک LED: طراحی نسبتاً ساده با افزونگی خوب (شکست یک LED روی کل تأثیر نمی گذارد). با این حال، کل تقاضای جریان درایو زیاد است (به عنوان مثال، 8 LED به طور موازی به 120-160 میلی آمپر @ 20 میلی آمپر/LED نیاز دارند).

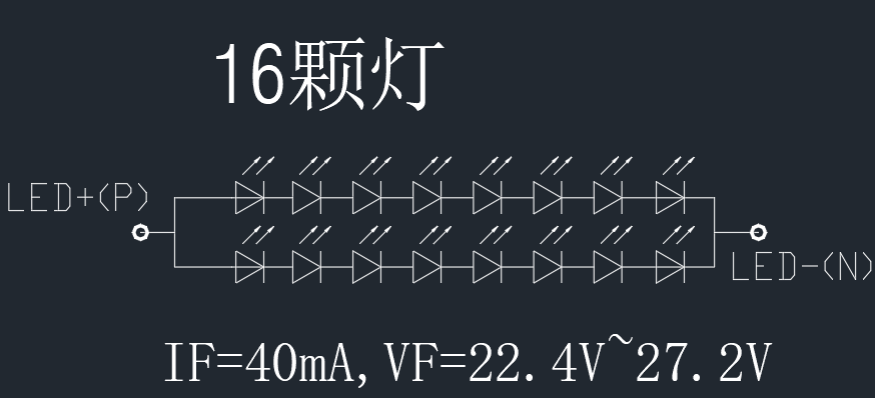

درایو موازی سری چند رشته ای: کارآمدتر، مناسب برای صفحه نمایش های LCD متوسط ​​تا بزرگ. ملاحظات طراحی:

ولتاژ سری: کل ولتاژ در هر رشته LED = تک LED Vf * تعداد در سری. مثال: 8 LED به صورت سری به ولتاژ درایو ≥ 3.2V * 8 = 25.6V نیاز دارند (حاشیه را در نظر بگیرید).

جریان موازی: کل جریان درایو = جریان در هر رشته * تعداد رشته های موازی. مثال: 2 رشته به صورت موازی، 20 میلی آمپر در هر رشته، جریان کل = 20 میلی آمپر * 2 = 40 میلی آمپر.

حاشیه های ایمنی: ولتاژ خروجی را طوری طراحی کنید که از 36 ولت تجاوز نکند (ولتاژ بسیار کم ایمنی رایج - SELV - حد). مجموع جریان درایو نباید از 300 میلی آمپر تجاوز کند (بازده تعادل و انتخاب قطعه).

نتیجه گیری

یک تجربه استثنایی از صفحه نمایش با طراحی دقیق رانندگی با نور پس زمینه آغاز می شود. چه برای صفحه‌های تک رنگ حساس به هزینه و چه برای صفحه‌نمایش‌های رنگی که از نظر بصری نیاز دارند، درک عمیق و به کارگیری اصول رانندگی جریان ثابت، کنترل دقیق توالی قدرت، محاسبه دقیق پارامترهای سری موازی و رعایت استانداردهای ایمنی، گام‌های اساسی برای ایجاد محصولات نمایشگر با کیفیت بالا و با طول عمر بالا هستند. این "جزئیات" به ظاهر جزئی دقیقاً عوامل مهمی هستند که کیفیت نهایی صفحه نمایش و رضایت کاربر را تعیین می کنند.
