اتصالات الاستومری رسانا LCM: "پل انعطاف پذیر" برای اتصالات الکترونیکی دقیق

بین ماژول نمایشگر کریستال مایع (LCM) و برد مدار چاپی (PCB) یک "بزرگراه اطلاعاتی" نامرئی و در عین حال حیاتی قرار دارد - رابط الاستومری رسانا LCM، که معمولا به عنوان "نوار گورخر" شناخته می شود. با ساختار منحصر به فرد و عملکرد فوق العاده خود، به عنوان سنگ بنای اتصالات پایدار و کارآمد در دستگاه های الکترونیکی مدرن عمل می کند.

ساختار پیچیده، انتقال پایدار

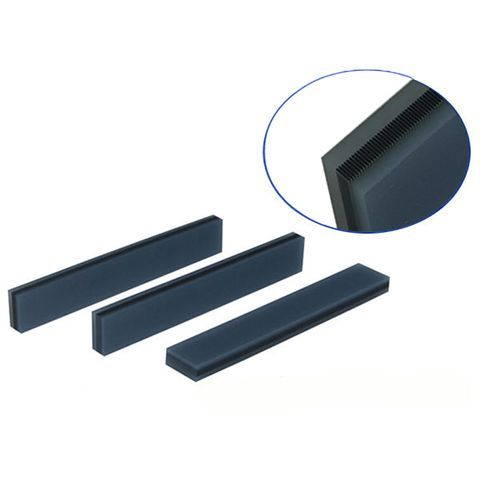

این یک نوار معمولی نیست. دارای ساختار لایه‌ای دقیق و متناوب از لاستیک سیلیکون رسانا و لاستیک سیلیکونی عایق است که به فرم تبدیل شده است. این باعث ایجاد کانال های رسانای موازی بی شماری با فاصله دقیق (شبیه راه راه های گورخر) می شود. این طراحی آن را قادر می سازد تا انتقال جریان و سیگنال بین LCD و PCB را به خوبی مدیریت کند، در حالی که مقاومت ذاتی در برابر لرزش و تغییر شکل مواد لاستیکی را ارائه می دهد و اتصالات طولانی مدت، پایدار و قابل اعتماد را تضمین می کند.

مونتاژ کارآمد، بهینه سازی هزینه

در مقایسه با کانکتورهای لحیم کاری یا پین، مونتاژ با اتصالات الاستومری رسانا شبیه به "اتصال با یک کلیک" است - که فقط به قرار دادن دقیق و اعمال فشار مناسب نیاز دارد. این امر فرآیندهای تولید را بسیار ساده می کند، اتوماسیون و راندمان تولید را افزایش می دهد و هزینه های مونتاژ را به میزان قابل توجهی کاهش می دهد و آن را به گزینه ایده آل برای تولید انبوه تبدیل می کند.

معیارهای انتخاب کلیدی: پارامترها موفقیت را دیکته می کنند

برای استفاده کامل از عملکرد آن، انتخاب دقیق بسیار مهم است:

دو قهرمان مواد:

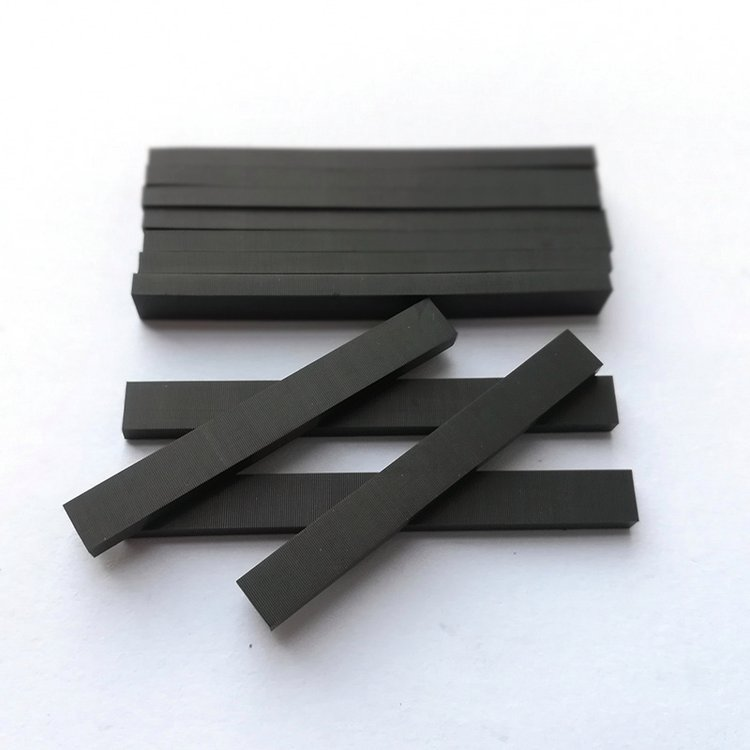

سیلیکون جامد: انتخاب اقتصادی. الاستیسیته متوسط ​​(سختی 35 تا 45 درجه). نیاز به توجه به اقدامات ضد الکتریسیته ساکن و جلوگیری از تغییر شکل در طول حمل و نقل دارد.

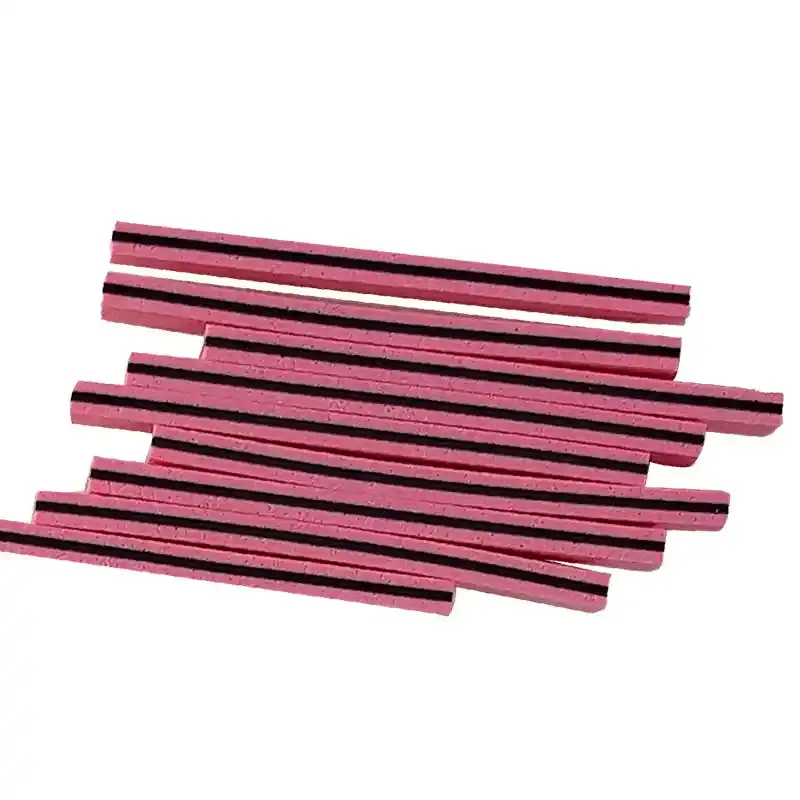

سیلیکون فوم شده (لاستیک فوم): نرم و مقاوم در برابر آلودگی (سختی 20 تا 30 درجه). مقاومت در برابر تغییر شکل عالی. نیاز به تاکید بر محافظت در برابر رطوبت دارد. (سختی لایه کربن رسانای هسته برای هر دو 65 درجه تا 75 درجه است).

پارامترهای ابعادی و الکتریکی اصلی:

گام (0.05/0.1/0.18mm): قانون طلایی! اطمینان حاصل کنید که هر پد PCB با حداقل 3 لایه رسانا پوشانده شده است (4-5 لایه برای گام 0.05 میلی متر توصیه می شود). این پایه و اساس یکپارچگی سیگنال است.

عرض لایه رسانا (0.4 ~ 1.0 میلی متر): بر سختی و طراحی ارتفاع کانکتور کلی تأثیر می گذارد. قانون کلی: عرض رابط ≤2.0mm جفت با لایه رسانا 0.6mm. ≥2.0mm جفت با 0.8mm.

زاویه شیب (شیب لایه رسانا): به طور معمول تا ≤2 درجه کنترل می شود.

ارتفاع (بحران!): فرمول محاسبه: ارتفاع رابط = h × (1 + نسبت فشرده سازی). h شکاف نظری بین پله LCD و سطح بالایی PCB پس از مونتاژ است (h = ارتفاع سطح PCB - ضخامت قاب فلزی - ارتفاع دنده - ضخامت ITO LCD).

نسبت فشرده سازی (Lifeline!): 10٪ تا 15٪ را به شدت حفظ کنید! زیر 10 درصد خطر تماس ضعیف و امپدانس ناپایدار را به همراه دارد. بالای 15% می تواند کانکتور را خرد کند یا PCB را منحرف کند و باعث خرابی یا آسیب مونتاژ شود.

عملکرد الکتریکی: مقاومت لایه رسانا باید بسیار کم باشد (به عنوان مثال، نوع YET ≤1.1 Ω·cm)، و مقاومت لایه عایق بسیار بالا (≥10^12 Ω·cm)، هدایت کارآمد و ایزوله کامل را تضمین می کند.

برنامه های کاربردی گسترده، حضور همه جا حاضر

از ماشین‌حساب‌های جیبی، مترهای هوشمند و صفحه نمایش‌های پزشکی گرفته تا نمایشگرهای خودرو، رابط‌های کنترل صنعتی و دستگاه‌های ارتباطی، کانکتورهای الاستومری رسانا LCM، با اندازه جمع‌وجور، قابلیت اطمینان بالا و مونتاژ آسان، به عنوان «قهرمانان گمنام» برای روشن کردن نمایشگرها در دستگاه‌های الکترونیکی بی‌شمار عمل می‌کنند.

نتیجه گیری

یک نوار گورخر کوچک اتصالات قابل توجهی دارد. درک عمیق خواص مواد آن و کنترل دقیق پارامترهای کلیدی (به ویژه قانون پوشش Pitch، محدوده نسبت تراکم و محاسبه ارتفاع) برای اطمینان از عملکرد نمایشگر پایدار و عملکرد طولانی مدت دستگاه‌های الکترونیکی ضروری است. یک محلول کانکتور الاستومری رسانا حرفه ای و قابل اعتماد برای ایجاد ثبات در اتصالات الکترونیکی دقیق خود انتخاب کنید!
