تنظیمات Master PORCH برای باز کردن قفل عملکرد و پایداری LCD - ملاحظات کلیدی برای طراحی سخت افزار

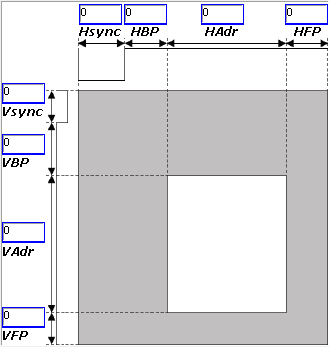

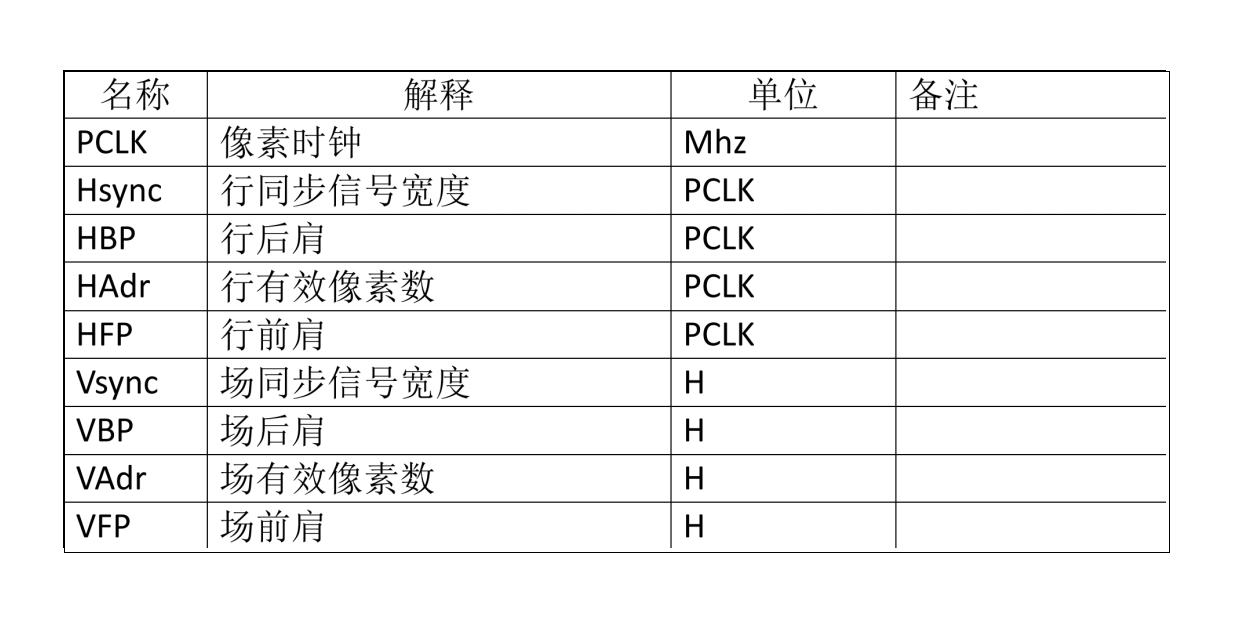

در طراحی سخت‌افزاری صفحه‌های LCD و ماژول‌های LCD مرتبط، پیکربندی دقیق پارامترهای زمان‌بندی برای دستیابی به عملکرد بهینه نمایشگر و ثبات سیستم ضروری است. در این میان، تنظیمات PORCH (فاصله خالی) بسیار حیاتی هستند - آنها مرزهای دقیق ساعت پیکسل (PCLK)، سیگنال های همگام افقی/عمودی (Hsync/Vsync)، ایوان های جلو/پشت (HBP/HFP، VBP/VFP) و ناحیه پیکسل فعال (HAdr/VAdr) را تعیین می کنند. به عنوان یک تولید کننده حرفه ای نمایشگر LCD، CNK Electronics (CNK) بر اهمیت شفاف سازی این الزامات پارامتر در مرحله انتخاب اولیه تاکید می کند. این امر سازگاری بین آی سی درایور و زمان بندی زیرلایه شیشه ای را تضمین می کند و از بازنگری های طراحی پرهزینه در آینده جلوگیری می کند.

پارامترهای PORCH به دور از اعداد دلخواه هستند - آنها به طور مستقیم عملکرد صفحه نمایش اصلی را دیکته می کنند. فرکانس PCLK که به صورت PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × نرخ فریم محاسبه می‌شود، مستقیماً نیازهای پهنای باند سیستم را منعکس می‌کند. نرخ تازه‌سازی (معمولاً از 60 هرتز شروع می‌شود و نمایشگرهایی با نرخ تازه‌سازی بالا تا 144 هرتز می‌رسند) با قابلیت‌های شارژ/دشارژ شیشه و آی سی محدود می‌شود. نرخ تازه سازی خیلی کم باعث سوسو زدن صفحه می شود و راحتی بصری را به خطر می اندازد. بنابراین، طراحی‌های سخت‌افزاری باید حاشیه زمان‌بندی کافی (مخصوصا HFP/VFP) را برای اطمینان از انتقال سیگنال پایدار حتی در برنامه‌های LCD سفارشی‌سازی شده با وضوح بالا یا با تازه‌سازی بالا ذخیره کنند.

  نوع رابط مستقیماً بر اعتبارسنجی نرخ تازه سازی و استراتژی های اشکال زدایی تأثیر می گذارد. برای رابط های RGB، مهندسان می توانند به طور مستقیم دوره سیگنال Vsync را برای محاسبه نرخ تازه سازی واقعی اندازه گیری کنند. برای ماژول های ال سی دی اصلی با رابط های MIPI، دستورات خاصی باید ارسال شوند (به عنوان مثال، PAGE 0 R35H=0X00)، به دنبال آن اندازه گیری از طریق پین TE انجام می شود. طراحی‌های سخت‌افزاری باید نقاط کلیدی تست (مانند Vsync، TE) را رزرو کنند و از مسیریابی سیگنال با کیفیت بالا برای جلوگیری از تداخلی که می‌تواند باعث خطاهای اندازه‌گیری یا ناهنجاری‌های نمایشی (مانند پاره شدن، سوسو زدن) شود، اطمینان حاصل کند.

  ادغام موفقیت آمیز صفحه نمایش LCD متکی به همکاری عمیق با تولید کنندگان با تجربه صفحه نمایش LCD است. CNK Electronics (CNK) به خصوص برای سفارشی کردن پروژه‌های LCD یا برنامه‌های پیچیده ماژول LCD توصیه می‌کند: پارامترهای هدف PORCH و راه‌حل‌های راه‌انداز را زود به اشتراک بگذارید، پروفایل‌های زمان‌بندی شیشه و توصیه‌های پیکربندی سازنده را دریافت کنید. این کار از تداخل سیگنال، بی نظمی برق، یا مشکلات EMC جلوگیری می کند. تیم فنی CNK پشتیبانی سرتاسری را ارائه می‌کند - از بهینه‌سازی PORCH و تطبیق رابط گرفته تا تجزیه و تحلیل یکپارچگی سیگنال - تضمین می‌کند که طراحی سخت‌افزار شما در اولین تلاش موفق بوده و عملکرد و قابلیت اطمینان کامل ماژول‌های نمایشگر را آزاد می‌کند.

  CNK Electronics - تسلط بر پارامترهای زمان بندی، توانمندسازی نوآوری بصری شما با فناوری نمایش حرفه ای.
