چگونه راه حل LCM بهینه را برای دستگاه هوشمند خود انتخاب و سفارشی کنید

  در طول مراحل اولیه طراحی سخت‌افزار هوشمند، یکی از چالش‌های اصلی مهندسین، انتخاب یک چشم روشن و شفاف برای محصول است - ماژول نمایشگر کریستال مایع (LCM). CNK Electronics به عنوان یک تولید کننده حرفه ای نمایشگر ال سی دی می داند که راه حل عالی LCM بسیار فراتر از انتخاب صفحه نمایش ال سی دی است. این شامل ساختارهای دقیق، فناوری‌های متنوع نمایشگر و یکپارچه‌سازی یکپارچه با کل دستگاه است. امروز، ما بینش هایی را از دیدگاه فنی در مورد نحوه تنظیم مناسب ترین ماژول ال سی دی برای نیازهای خود به اشتراک خواهیم گذاشت.یک: انتخاب ساختاری - پایه تعیین کننده قابلیت اطمینان و سطح یکپارچه سازی LCM

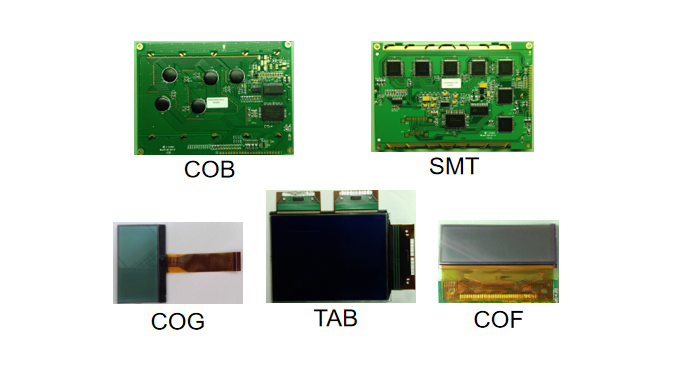

پایه اصلی یک LCM در ساختار داخلی آن نهفته است که مستقیماً بر قابلیت اطمینان، ضخامت و هزینه محصول تأثیر می گذارد. ما در درجه اول دو مسیر تکنولوژیکی ارائه می دهیم: COB و COG.

ساختار COB:مناسب برای سناریوهایی که نیاز به استحکام ساختاری بالا دارند. ویژگی آن این است که آی سی به PCB متصل می شود که از طریق SMT یا فرآیندهای اتصال به دست می آید. این سازه مستحکم است و می تواند به صورت اختیاری با یک قاب فلزی برای افزایش مقاومت در برابر فشار جفت شود. این ساختار عمدتاً از ضخامت شیشه ITO 1.1 و 0.7 میلی متر پشتیبانی می کند و آن را به گزینه ای محکم برای زمینه هایی مانند کنترل صنعتی و لوازم خانگی تبدیل می کند.

ساختار COG:این فناوری کلیدی برای دستیابی به پروفایل های بسیار نازک و تراکم پیکسلی بالا است. آی سی مستقیماً روی شیشه ITO صفحه نمایش ال سی دی متصل می شود و نیاز به PCB اضافی را از بین می برد و حجم ماژول را به میزان قابل توجهی کاهش می دهد. از طیف وسیع تری از ضخامت های ITO، از 1.1 میلی متر تا 0.4 میلی متر پشتیبانی می کند. به ویژه، انواع شیشه های نازک 0.4 و 0.55 میلی متری می توانند نیازهای نازکی شدید دستگاه های پوشیدنی و ابزارهای قابل حمل پیشرفته را برآورده کنند.

چاپ صفحه (روی فیلم یا شیشه) روی پلاریزه کننده ماژول ال سی دی اعمال می شود، نمادها، آرم ها و غیره با رنگ ثابت ایجاد می کند و شناخت برند و زیبایی شناسی محصول را افزایش می دهد.

بخش دوم: فناوری نمایش - دقیقاً مطابق با نیازهای بصری و قدرت

  پس از انتخاب ساختار، انتخاب فناوری نمایش، عملکرد بصری نهایی را تعیین می کند. انواع مختلف صفحه نمایش ال سی دی نسبت کنتراست، زاویه دید و سرعت پاسخگویی متفاوتی را ارائه می دهند.

گزینه های پایه تا متوسط/بالا:برای برنامه های کاربردی حساس به هزینه با نیازهای نمایشگر کمتر، TN/HTN انتخاب های اقتصادی هستند. هنگامی که نسبت کنتراست بالاتر و زاویه دید وسیع‌تر مورد نیاز است، سری STN (STN-YG/BLUE/GRAY) و نسخه‌های ارتقا یافته آن‌ها مانند ASTN/FSTN عملکرد صفحه نمایش تک رنگ عالی را ارائه می‌کنند. شایان ذکر است که FSTN و DFSTN می توانند به کیفیت نمایشی قابل مقایسه با صفحه نمایش TFT دست یابند، و آنها را به انتخاب ارجح برای بسیاری از ابزارهای پیشرفته تبدیل می کند.

صفحه نمایش رنگارنگ و شخصی سازی شده:نمایشگرهای تک رنگ نیز می توانند "رنگارنگ" باشند. ما از طریق دو مسیر فنی به این امر دست پیدا می کنیم:

1.VA + چاپ روی صفحه:چاپ صفحه (روی فیلم یا شیشه) روی پلاریزه کننده ماژول ال سی دی اعمال می شود، نمادها، آرم ها و غیره با رنگ ثابت ایجاد می کند و شناخت برند و زیبایی شناسی محصول را افزایش می دهد.

2.VA + نور پس زمینه چند رنگ:با برنامه‌ریزی رنگ نور پس‌زمینه LED پایین، همان صفحه می‌تواند بین رنگ‌های مختلف نمایشگر جابه‌جا شود و به صورت پویا اطلاعات وضعیت مختلف را منتقل کند.

بخش سوم: ادغام عملکردی - تعبیه یکپارچه تعامل لمسی در LCM

دستگاه‌های هوشمند مدرن بر تجربه‌های لمسی صاف تکیه می‌کنند. ما عمیقاً عملکرد لمسی را در ماژول ال سی دی ادغام می کنیم و راه حل های انعطاف پذیر CTP را ارائه می دهیم.

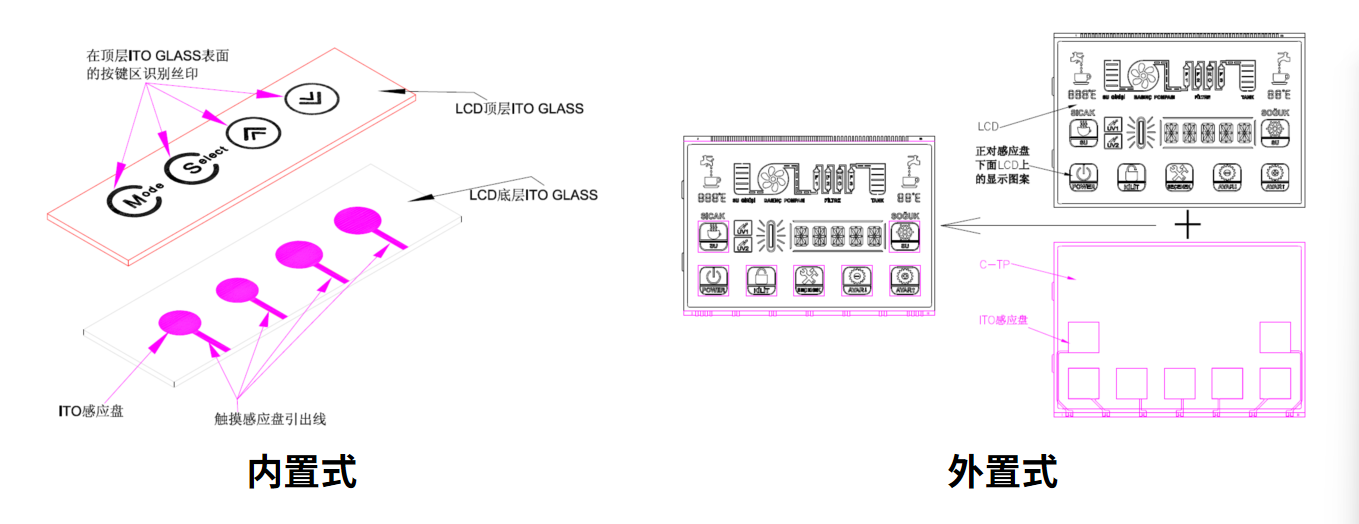

داخلی در مقابل خارجی:بسته به طراحی ساختاری، می توانید انتخاب کنید که حسگر لمسی مستقیماً روی سطح صفحه نمایش ال سی دی (On-Cell) ساخته شود یا به عنوان یک جزء جداگانه به صورت خارجی به ماژول (External) متصل شود. راه حل On-Cell به کاهش ضخامت کلی ماژول کمک می کند، در حالی که گزینه خارجی انعطاف پذیری بیشتری را برای تعمیر و تعویض ارائه می دهد.

خود خازنی در مقابل چند لمسی:برای نیازهای دکمه ساده، CTP خود خازنی پاسخ سریع و ضد تداخل قوی را ارائه می دهد. برای برنامه‌هایی که به حرکات پیچیده مانند لغزش و نیشگون گرفتن نیاز دارند، راه‌حل‌های CTP چندلمسی ارائه می‌کنیم که بعد HMI را تا حد زیادی غنی می‌کند.

  ارزش CNK Electronics به‌عنوان یک تولیدکننده با تجربه نمایشگر ال‌سی‌دی، نه تنها در ارائه ماژول ال‌سی‌دی استاندارد، بلکه در تخصص فنی عمیق ما نهفته است، که ما را قادر می‌سازد تا در تحقیق و توسعه با شما همکاری کنیم و جزئیات صفحه نمایش ال‌سی‌دی را سفارشی کنیم - از ساختار و نمایشگر گرفته تا لمس. ما معتقدیم یک محصول موفق از کنترل دقیق بر هر جنبه فنی ناشی می شود.
