فیلم‌های نوری در ماژول‌های نور پس‌زمینه: فناوری‌های کلیدی که هر صفحه LCD را روشن می‌کنند

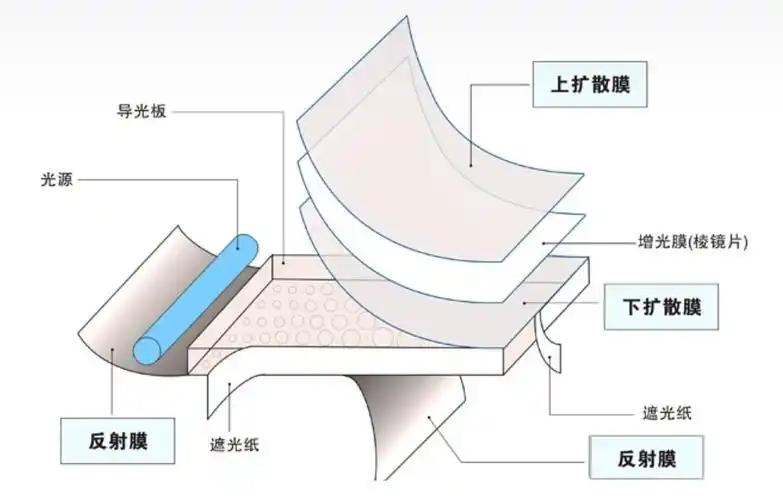

در دنیای نمایشگرهای کریستال مایع (LCD)، ماژول نور پس زمینه یکی از اجزای اصلی تعیین کننده عملکرد نمایشگر است. CNK Electronics Co., Ltd. به عنوان یک تولید کننده نمایشگر LCD درک می کند که نور پس زمینه صرفاً یک جزء منبع نور نیست. این یک فناوری کلیدی است که از طریق طراحی دقیق نوری، منابع نور نقطه‌ای را به روشنایی سطحی یکنواخت، با روشنایی بالا و کنتراست بالا تبدیل می‌کند و در نتیجه به صفحه‌های LCD عمر بصری واضحی می‌دهد. به خصوص امروزه، با افزایش تقاضای بازار برای LCD های سفارشی، عملکرد نوری ماژول نور پس زمینه به عاملی حیاتی در دستیابی به جلوه های نمایشگر متمایز تبدیل شده است. این عملکرد تا حد زیادی به مجموعه ای از فیلم های نوری دقیق هماهنگ شده درون آن بستگی دارد. آنها مانند "شبکه عصبی" نور پس زمینه عمل می کنند و جهت، کارایی و یکنواختی نور را به دقت کنترل می کنند.

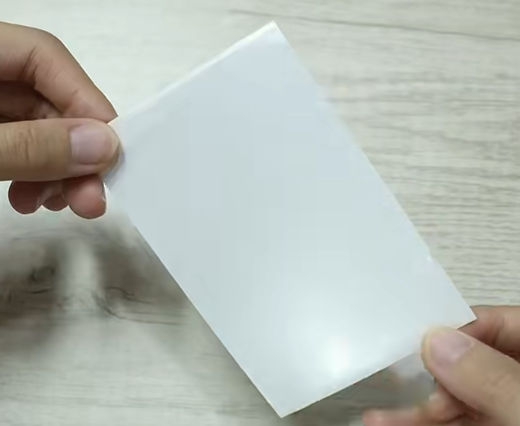

ورق بازتابنده: پایه و اساس کارایی نور

در پایین ماژول نور پس‌زمینه، ورق بازتابنده به‌عنوان «پایه بهره‌وری نور» عمل می‌کند، که مسئول هدایت مجدد نور سرگردان به صفحه راهنمای نور برای بهبود استفاده است. بسته به نیازهای کاربردی، بازتابنده ها عمدتاً به شرح زیر طبقه بندی می شوند:

بازتابنده سفید:مانند سری E20، RW، با ضخامت بین 0.05 تا 0.2 میلی متر، بازتاب پذیری در حدود 80٪ تا 90٪، و دارای عبور نور خاص. مناسب برای اکثر طرح های استاندارد نور پس زمینه.

بازتابنده نقره ای:معمولاً یک طرف سفید و از طرف دیگر نقره ای، بسیار نازک (0.04 ~ 0.065 میلی متر)، با راندمان انعکاس بالا (90٪ تا 98٪) و خاصیت مسدود کننده نور عالی. اغلب در سناریوهایی که نیاز به روشنایی بالا دارند استفاده می شود.

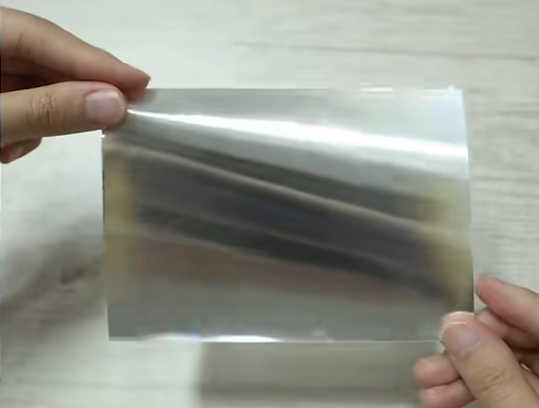

بازتابنده فیلم چند لایه (ESR):از فناوری فیلم چند لایه استفاده می کند و بیش از هزار لایه را در 65 میکرون یکپارچه می کند. هیچ فلزی در آن وجود ندارد اما ظاهری فلزی شبیه آینه دارد. به عنوان یک بازتابنده با راندمان بالا، ESR به بازتابی بیش از 98 درصد در کل طیف نور مرئی دست می یابد که آن را برای سیستم های نور پس زمینه با کارایی بالا ایده آل می کند.

هنگام سفارشی‌سازی ماژول‌های LCD، انتخاب صفحه بازتابنده مستقیماً بر یکنواختی نور پس‌زمینه و بهره‌وری انرژی تأثیر می‌گذارد که نشان‌دهنده اولین گام در طراحی نوری است.

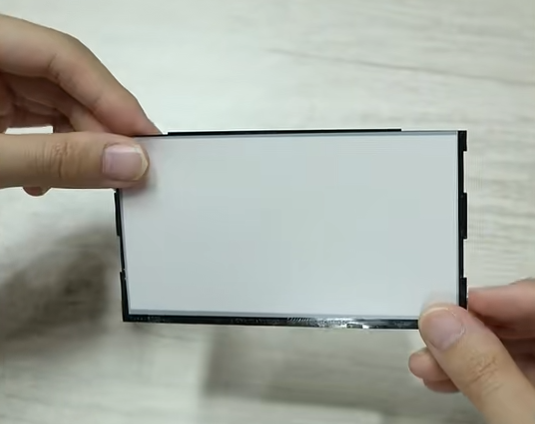

فیلم مسدود کننده نور / فویل آلومینیوم (ALF): کنترل نور و مرزهای تداخل

فیلم های مسدود کننده نور در درجه اول برای جلوگیری از نشت نور از کناره های نور پس زمینه استفاده می شوند و می توانند محافظ الکترومغناطیسی ایجاد کنند. انواع متداول عبارتند از:

اژدهای نقره ای درخشان:سطح براق، ضخامت 0.05-0.1 میلی متر، ویژگی های خوب مسدود کننده نور و رسانا. مناسب برای محیط های صنعتی که نیاز به محافظ تداخل دارند.

اژدهای نقره ای مات:روکش نسبتا کسل کننده، نازک (معمولاً 0.05 میلی متر برای تک لایه)، دارای مقداری عبور نور و رسانا است.

نوار لبه سفید:دارای عبور نور خاص، ضخامت 0.05-0.08 میلی متر، غیر رسانا. معمولا در لوازم الکترونیکی مصرفی عمومی استفاده می شود.

نوار چسب یک طرفه سیاه و سفید:هنگامی که الزامات سختی برای عدم رسانایی و عدم نشتی نور جانبی وجود دارد، می تواند در کناره های نور پس زمینه اعمال شود.

این مواد نقش «نگهبان نوری» را در طراحی قاب صفحه‌های LCD بازی می‌کنند و از عدم تداخل نور سرگردان در خارج از ناحیه نمایشگر اطمینان می‌دهند.

ورق دیفیوزر: ایجاد یک بوم نور یکنواخت

به عنوان "ارباب همگن" در میان فیلم های نوری، ورق پخش کننده نور را از طریق مه پراکنده می کند و رد منابع نور نقطه ای را برای ایجاد نور پس زمینه نرم و یکنواخت حذف می کند. بسته به نوع نور پس زمینه و کاربرد، دیفیوزرها به موارد زیر تقسیم می شوند:

پخش کننده نور پس زمینه پایین:معمولاً دارای چسب در یک طرف، مه بالا (~90٪)، عبور تنها حدود 40٪. ضخامت معمولا بین 0.18 تا 0.3 میلی متر برای نور پس زمینه پایین است. مدل های رایج: MB433P، MB533.

پخش کننده نور پس زمینه جانبی:ضخامت معمول مورد استفاده 0.09 میلی متر است. مدل های رایج: TPRA90 (0.09mm)، AJ-75 (0.075mm). ضریب عبور 65-80 درصد، مه 75-90 درصد.

دیفیوزرهای نور پس زمینه صفحه نمایش رنگی: معمولاً از طرح دو ورقی استفاده می کنند:

دیفیوزر پایین:قرار گرفتن بین صفحه راهنمای نور و فیلم افزایش روشنایی (BEF)، نور ساطع شده از صفحه راهنمای نور را همگن می کند. مواد متداول مورد استفاده: t=0.065mm، مه نسبتا زیاد (~84%)، ضریب انتقال بالا (~98%).

پخش کننده بالا:بالای BEF قرار می گیرد، نقش محافظتی دارد و به جلوگیری از الگوهای موآر کمک می کند. مواد متداول مورد استفاده: t=0.05mm، مه نسبتا کم (~29%)، عبور 90%.

انتخاب مناسب و ترکیب ورق های پخش کننده برای اطمینان از نمایش یکنواخت و بدون نقطه در ماژول های LCD کلیدی است.

فیلم افزایش روشنایی (BEF): موتور نوری برای افزایش روشنایی

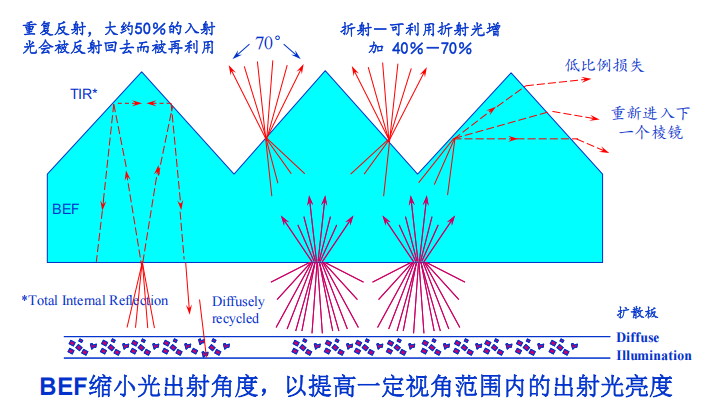

برای TFT رنگی و دیگر صفحه نمایش های LCD، روشنایی یک ویژگی حیاتی است. BEF که به عنوان "تقویت کننده روشنایی" در بین فیلم های نوری عمل می کند، نور پراکنده را از طریق یک ساختار منشوری خاص متمرکز می کند و هر فیلم تقریباً 40٪ - 50٪ افزایش روشنایی ایجاد می کند. استفاده از دو فیلم در ترکیب می تواند روشنایی را چند برابر کند. اصل آن شامل استفاده از یک آرایه ریز منشور برای کنترل مسیر نور است که باعث می شود بیشتر نور به صورت عمود بر صفحه خارج شود و در نتیجه روشنایی جلویی را بدون تغییر مصرف انرژی به میزان قابل توجهی افزایش دهد. BEF به یک جزء ضروری در نور پس‌زمینه صفحه‌نمایش رنگی متوسط ​​به بالا تبدیل شده است، به‌ویژه به طور گسترده در LCDهای سفارشی‌شده با کارایی بالا برای کنترل‌های صنعتی، پزشکی، خودرو و سایر کاربردها استفاده می‌شود.
