تجزیه و تحلیل جامع روش های منبع تغذیه صفحه نمایش TFT: تغذیه دقیق برای عملکرد نمایشگر برتر

  به عنوان حامل اصلی بصری دستگاه‌های الکترونیکی مدرن، کیفیت و طول عمر صفحه‌نمایش‌های LCD به شدت به دقت و پایداری سیستم‌های منبع تغذیه آنها وابسته است. این امر به ویژه برای ماژول‌های LCD TFT (ترانزیستور لایه نازک)، که دارای ساختارهای داخلی پیچیده از جمله مدارهای تقویت کننده، منطق دیجیتال، ولتاژ گاما، کنترل سوئیچ TFT و سایر واحدهای کاربردی هستند، صادق است. طراحی‌های مختلف معماری قدرت مستقیماً میزان مصرف انرژی، سازگاری و در نهایت عملکرد رنگ و روشنایی ماژول را تعیین می‌کنند. درک عمیق از حالت های منبع تغذیه صفحه نمایش TFT برای بهینه سازی طراحی محصول و تضمین کیفیت نمایش بسیار مهم است.

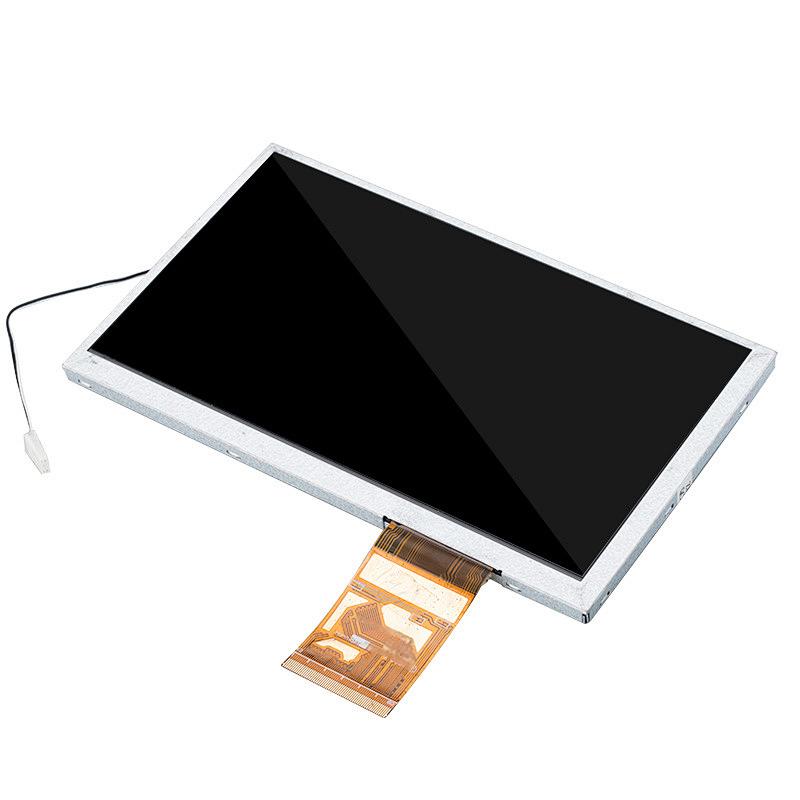

  نمایشگرهای TFT برای سازگاری با سناریوهای کاربردی مختلف با اندازه‌ها و پیچیدگی‌های مختلف، راه‌حل‌های قدرت متنوعی را توسعه داده‌اند. برای ماژول‌های کوچک (مانند دستگاه‌های قابل حمل یا صفحه‌نمایش ابزار ساده)، دو حالت اصلی رایج است: یکی از یک منبع تغذیه VCC/VDD (به عنوان مثال، 3.3 ولت یا 2.8 ولت) برای انرژی بخشیدن به مدارهای تقویت داخلی و منطق دیجیتال استفاده می‌کند، که نیاز به تمام سطوح سیگنال ورودی/خروجی برای مطابقت با آن دارد. دیگری از طراحی دو ولتاژ استفاده می کند، با VCC (به عنوان مثال، 3.3 ولت) اختصاص داده شده به مدار تقویت کننده و IOVCC (به عنوان مثال، 1.8 ولت) رابط و مدارهای منطقی را هدایت می کند - در اینجا، سطوح سیگنال باید کاملاً با IOVCC هماهنگ باشند. این انعطاف‌پذیری به سازندگان اجازه می‌دهد تا به طور موثر صفحه‌های LCD را برای کاربردهای خاص سفارشی کنند، مصرف برق و عملکرد را متعادل کنند.

  هنگامی که برنامه‌ها به حوزه‌های پرمشتری مانند صفحه‌نمایش گوشی‌های هوشمند تغییر می‌کنند، جایی که کیفیت نمایشگر و بهره‌وری انرژی حیاتی است، طرح منبع تغذیه پیچیده‌تر می‌شود. حالت معمولی "صفحه نمایش تلفن هوشمند" از سه کانال برق مستقل استفاده می کند: VSP/AVDD (مثلاً 5.5 ولت) مدار تقویت مثبت را تغذیه می کند، VSN/AVEE (مثلاً 5.5 ولت) مدار تقویت منفی را ارائه می دهد و IOVCC (مثلاً 1.8 ولت) سطح رابط و مدارهای منطقی علامت CC را مدیریت می کند. این معماری کنتراست بالا، زوایای دید وسیع و واکنش سریع در فضاهای بسیار نازک را تضمین می‌کند و اوج فناوری ماژول LCD را به نمایش می‌گذارد.

  برای سناریوهای حرفه ای یا صنعتی که عملکرد نهایی نمایشگر را دنبال می کنند، راه حل های قدرت باید کنترل پارامترهای عمیق تری را در خود جای دهند. در چنین طرح‌هایی، VCC (مثلاً 3.3 ولت) منطق و رابط‌ها را تقویت می‌کند، در حالی که ولتاژهای آنالوگ بحرانی - مانند AVDD (بر منحنی‌های گاما و کنتراست رنگ تأثیر می‌گذارد)، VGH (ولتاژ روشن شدن TFT)، VGL (ولتاژ خاموش شدن TFT)، و VCOM (ترمینال یکنواخت نمایشگر مستقل با یکنواختی ضربه‌ای معمولی) - مدیریت دقیق. تولیدکنندگان باتجربه نمایشگرهای LCD سفارشی با استفاده از تکنیک هایی مانند مقاومت های تقسیم ولتاژ و شبکه های خازن فیلتر برای جبران تغییرات دسته ای در IPS یا شیشه های با دمای گسترده، تاکید ویژه ای بر بهینه سازی VCOM دارند. آنها همچنین به شدت به پروتکل‌های خاموش کردن در هنگام خواب/خاموش کردن پایبند هستند تا خطرات حفظ تصویر را از بین ببرند.

  از یک ولتاژ تا هماهنگی دقیق چند کاناله، طرح منبع تغذیه نمایشگرهای TFT عمیقاً هر فریم تصویر را شکل می دهد. انتخاب یک سازنده نمایشگر LCD سفارشی که این حالت‌های قدرت را درک کرده و به طور انعطاف‌پذیری اعمال می‌کند، تضمین می‌کند که محصول شما عملکرد قابل‌اعتمادی از نمایشگر اولیه تا تجربیات بصری استثنایی به دست می‌آورد.
