طراحی رابط RGB: دروازه ای برای نمایش با کارایی بالا در صفحه نمایش های LCD سفارشی

  در فناوری نمایشگر مدرن، رابط RGB به دلیل توانایی آن در انتقال داده های تصویر تمام رنگی با سرعت بالا، به عنوان یک راه حل اصلی برای هدایت صفحه نمایش های LCD - به ویژه نمایشگرهای با کارایی بالا مانند TFT - می ایستد. به عنوان یک سازنده نمایشگر LCD سفارشی با تجربه، CNK Electronics (CNK) می‌داند که طراحی رابط RGB چگونه بر کیفیت نمایشگر تأثیر می‌گذارد. هسته اصلی آن در تطبیق قطبیت سیگنال همگام سازی دقیق و پیکربندی پارامتر زمان نهفته است که سنگ بنای فنی را برای تصاویری پایدار، صاف و رنگ های غنی و معتبر تشکیل می دهد.

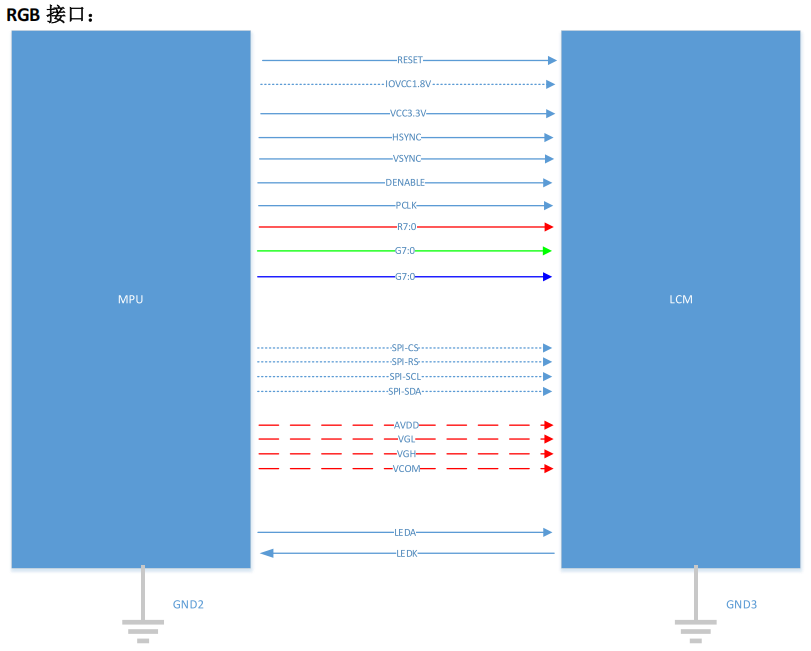

عملکرد دو حالته، سازگاری انعطاف پذیر رابط RGB در درجه اول دو حالت کار کارآمد را ارائه می دهد:

حالت DEN (اولویت فعال کردن داده): در اینجا، سیگنال ENABLE کلید کنترل پنجره معتبر داده است. فاز سیگنال ساعت PCLK (انتقال لبه بالارونده / قفل لبه سقوط) باید دقیقاً با ماژول LCD همگام شود. در غیر این صورت، ممکن است خرابی صفحه نمایش رخ دهد. انتقال موازی داده از طریق خطوط 8 بیتی قرمز (R7~R0)، سبز (G7~G0) و آبی (B7~B0) به طور مشترک 16.77 میلیون رنگ را ارائه می دهد. HSYNC و VSYNC را می توان در این حالت ساده کرد.

حالت همگام‌سازی (اولویت سیگنال همگام‌سازی): این حالت به سیگنال‌های دقیق HSYNC (همگام‌سازی افقی) و VSYNC (همگام‌سازی عمودی) برای تعریف ناحیه نمایش فعال متکی است. حالات فعال آنها (معمولاً با اثربخشی بالا) باید با پلت فرم رانندگی هماهنگ باشد. در غیر این صورت، ممکن است صفحه نمایش نامناسب یا حتی خالی باشد. همگام سازی فاز PCLK همچنان حیاتی است، با انتقال داده R/G/B مشابه حالت DEN.

ملزومات طراحی: موفقیت در جزئیات نهفته است دو نکته حیاتی نیازمند هوشیاری در طراحی رابط RGB است:

चिनियाँ एलसीडी निर्माताहरूले मेडिकल हाई-रिफ्रेस रेट डिस्प्ले ट्र्याकको नेतृत्व गर्छन्, कस्टम लिक्विड क्रिस्टल मोड्युलहरूले बहु-बिलियन-डलर वृद्धिशील बजारलाई प्रोत्साहित गर्छन्।

2. Clear Functional Boundaries: یک رابط RGB خالص یک "کانال داده نمایش یک طرفه" با سرعت بالا است که قادر به انتقال دستورات اولیه یا خواندن وضعیت نیست. بنابراین، در پروژه‌های LCD سفارشی، اغلب با رابط‌های کنترلی مانند SPI، که مدیریت اولیه و مدیریت صفحه را انجام می‌دهند، همکاری می‌کند.

ஸ்மார்ட் உற்பத்தி அளவுகோல்கள்:

درباره CNK

  CNK Electronics (به طور خلاصه CNK) که در سال 2010 در شنژن تأسیس شد، کارخانه پیشرو جهان را در Longyan، فوجیان در سال 2019 گسترش داد. این یک شرکت تخصصی و نوآور است که در طراحی، توسعه، تولید و فروش محصولات نمایشی تخصص دارد. CNK طیف کاملی از ماژول های نمایشگر کوچک و متوسط ​​مقرون به صرفه، راه حل ها و خدمات را با کیفیت عالی در سراسر جهان به مشتریان ارائه می دهد. CNK با گرایش به فناوری و کیفیت بالا، توسعه پایدار را حفظ می کند، برای ارائه خدمات بهتر و پایدار به مشتریان کار می کند.
