Bezel: تجزیه و تحلیل مولفه ساختاری بنیادی در ماژول های LCD

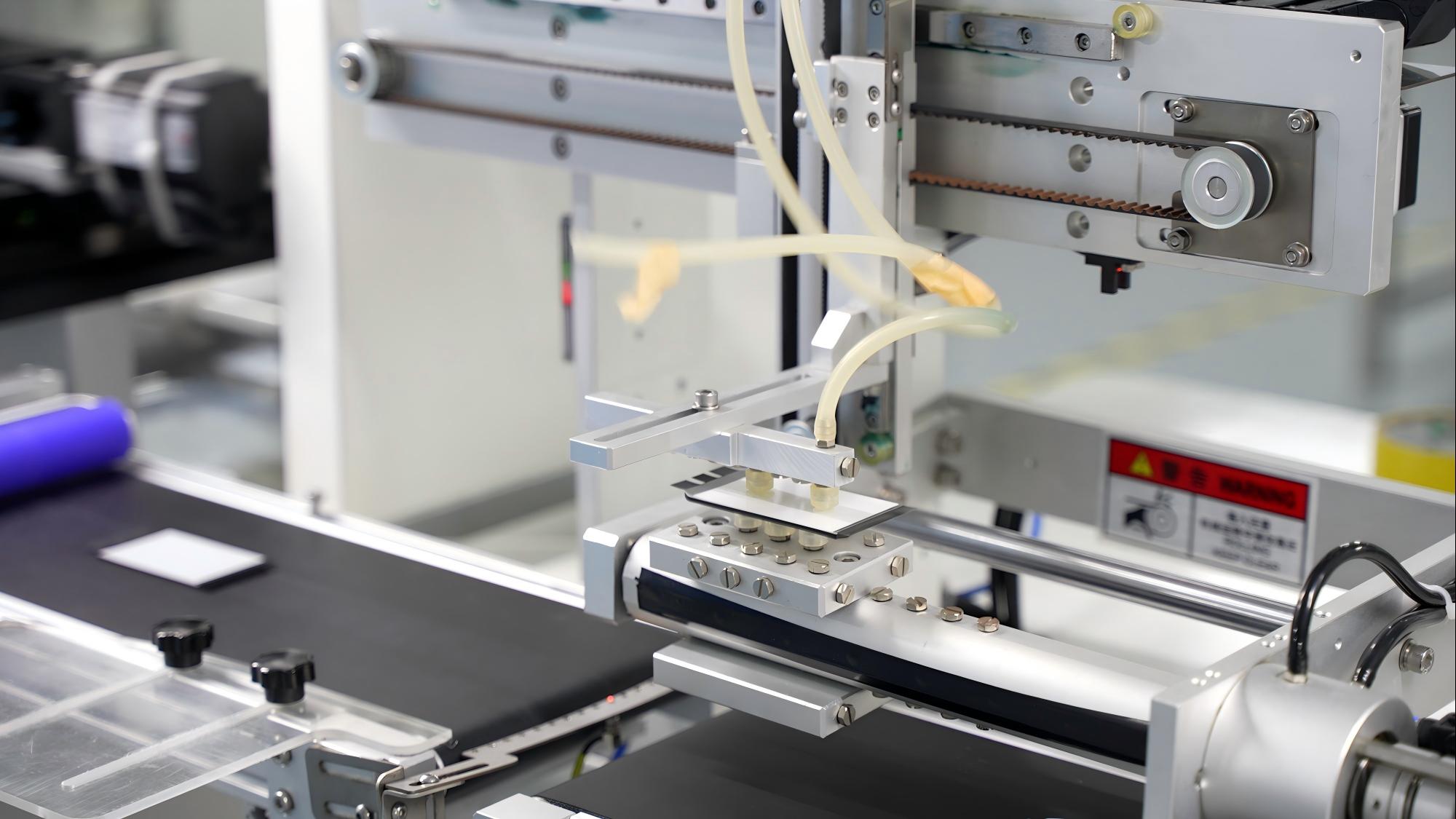

  ماژول LCD (LCM) یک محصول یکپارچه است که عملکرد صفحه نمایش را در یک ماژول مستقل محصور می کند. معمولاً از یک صفحه LCD، مدار درایور PCB، یک واحد نور پس زمینه، کانکتورها و اجزای ساختاری ضروری تشکیل شده است. به عنوان تولید کنندگان نمایشگر LCD، زمانی که ما صفحه نمایش های LCD استاندارد و سفارشی مختلف را طراحی و تولید می کنیم، هر جزء بر اساس عملکرد خاص خود انتخاب و بهینه می شود. قاب (که به عنوان قاب فلزی یا قاب نیز شناخته می شود) یکی از لوازم جانبی اساسی است که نقش ساختاری اصلی را ایفا می کند.

I. توابع اولیه قاب در یک LCM

در یک ماژول LCD، قاب در درجه اول سه عملکرد فیزیکی اساسی و در عین حال حیاتی را انجام می دهد:

پشتیبانی و تثبیت مکانیکی

قاب یک قاب بیرونی سفت و سخت برای اجزای داخلی نسبتاً شکننده LCM، مانند شیشه LCD، PCB و واحد نور پس زمینه فراهم می کند. استحکام ارائه شده توسط مواد فلزی آن به طور موثری از تغییر شکل یا آسیب دیدن ماژول در اثر تنش در حین حمل و نقل، مونتاژ یا استفاده جلوگیری می کند و از ثبات کلی ساختار اطمینان می دهد. برای یک صفحه نمایش LCD سفارشی، ابعاد و شکل قاب باید دقیقاً با طراحی کلی مطابقت داشته باشد.

فعال کردن زمین و محافظ الکترومغناطیسی

در بسیاری از سناریوهای کاربردی، ماژول های LCD باید سطح خاصی از مصونیت را در برابر تداخل الکترومغناطیسی داشته باشند. با اتصال صحیح قاب به خط زمین سیستم، یک لایه محافظ موثر تشکیل می شود. این به کاهش تأثیر تداخل خارجی بر مدار درایور داخلی کمک می کند و نشت سیگنال خود ماژول را سرکوب می کند و در نتیجه عملکرد کلی سازگاری الکترومغناطیسی (EMC) محصول نهایی را بهبود می بخشد.

اطمینان از قابلیت اطمینان اتصالات الکتریکی

در طرح هایی که از اتصال دهنده های الاستومری رسانا (نوارهای گورخری) برای اتصال پنل LCD به PCB راننده استفاده می کنند، قاب از طریق ابعاد دقیق و نیروی گیره، فشرده سازی یکنواخت و پایدار را برای این نوارها فراهم می کند. این کلید برای اطمینان از هدایت الکتریکی قابل اعتماد و مقاومت تماس پایدار بین دو بخش است که مستقیماً بر پایداری خروجی نمایشگر تأثیر می گذارد.

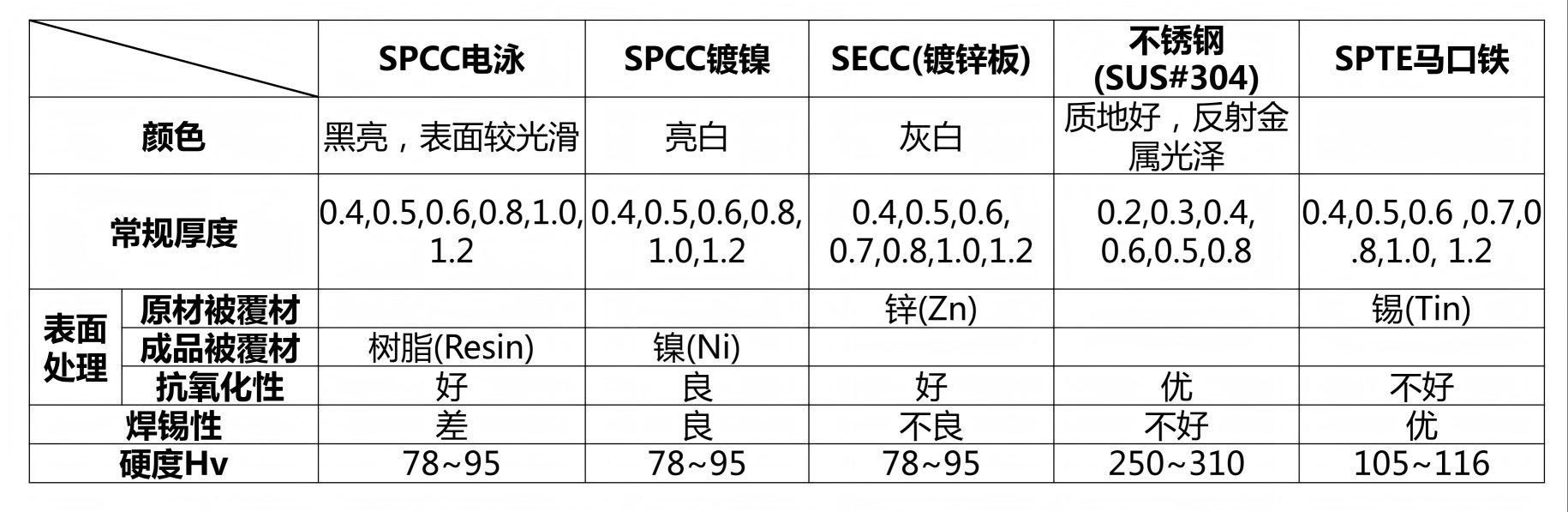

II. انتخاب مواد قاب: تمرین مهندسی متعادل

عملکرد، هزینه و مناسب بودن یک قاب به مواد پایه و پوشش سطح آن بستگی دارد. بر اساس تجربه طولانی مدت تولید، انواع مختلف ماژول های LCD و محیط های کاربردی معمولاً با منطق انتخاب مواد زیر مطابقت دارند:

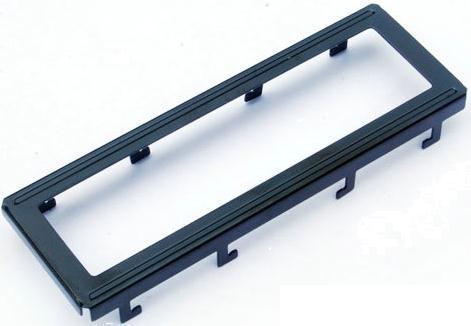

SPCC (فولاد نورد سرد، با روکش الکتروفورز سیاه)

معمولی ترین و مقرون به صرفه ترین گزینه. به طور گسترده در LCM های تک حساس به هزینه و برخی از ماژول های TFT با اندازه کوچک استفاده می شود. روکش الکتروفورز سیاه مقاومت اولیه در برابر زنگ زدگی و ظاهر سیاه یکنواخت را ایجاد می کند، اما سطح آن لحیم کاری ضعیفی دارد.

SPCC (با پوشش نیکل)

زمانی انتخاب می شود که قسمت های خاصی از قاب (مانند پین های نصب) باید مستقیماً روی PCB اصلی لحیم شوند. لایه نیکل اندود، لحیم کاری و مقاومت در برابر اکسیداسیون بهتری را ارائه می دهد.

SECC (ورق فولادی گالوانیزه)

معمولا در ماژول های نمایشگر TFT با اندازه بزرگتر استفاده می شود. لایه روی سطح به آن خواص ضد خوردگی عالی می دهد، و آن را برای محصولاتی که به قابلیت اطمینان محیطی طولانی مدت بیشتری نیاز دارند، مناسب می کند، اگرچه سطح آن نیز برای لحیم کاری مستقیم ایده آل نیست.

CHP (قلع آهن)

زمانی انتخاب می‌شود که در طراحی، قاب به تعداد زیادی پین نیاز به لحیم کاری داشته باشد و کیفیت و کارایی اتصالات لحیم کاری حیاتی است. این لحیم کاری بهینه را ارائه می دهد، اما خود ماده پایه مقاومت متوسطی در برابر زنگ زدگی دارد.

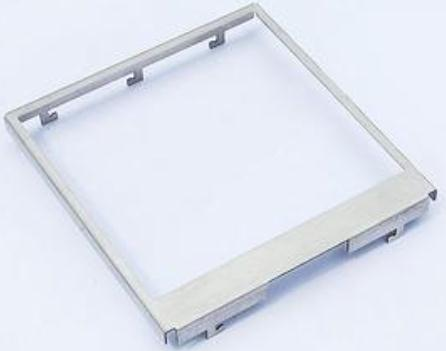

فولاد ضد زنگ (به عنوان مثال، SUS304)

در زمینه هایی با الزامات خاص مانند تجهیزات پزشکی، فضای باز یا صنعتی پیشرفته استفاده می شود. این سناریوها مستلزم موادی با مقاومت در برابر خوردگی، استحکام و استانداردهای تمیزی استثنایی هستند، اما هزینه آن نیز به طور قابل توجهی بالاتر است.

III. جزئیات طراحی عملی

طراحی قاب ملاحظات مهندسی عملی را در بر می گیرد. یک جزئیات معمولی این است که ابعاد حفره داخلی قاب معمولاً 0.1-0.2 میلی متر در هر طرف بزرگتر از ابعاد بیرونی شیشه LCD است. این شکاف یک غفلت نیست. در نظر گرفته شده است تا تحمل تولید و مونتاژ اجتناب ناپذیر را برآورده کند و از ایجاد استرس به دلیل ضرایب انبساط حرارتی متفاوت فلز و شیشه در طول تغییرات دما جلوگیری کند که می تواند منجر به ترک خوردگی LCD شود.

پشت هر صفحه نمایش ال سی دی سفارشی سازی شده یک طراحی قاب قرار دارد که نشان دهنده راه حلی عملی است که از یک مبادله جامع بین الزامات برنامه، امکان سنجی تولید، استحکام ساختاری و هزینه کلی حاصل می شود.

نتیجه گیری

برای تولیدکنندگان صفحه نمایش LCD مانند CNK Electronics، تولید یک ماژول LCD قابل اعتماد به معنای داشتن درک کامل و کنترل دقیق بر هر جزء اساسی مانند قاب است. ارزش قاب در مفاهیم پیشرفته فناوری نیست، بلکه در قابلیت اطمینان و پایداری اجرای عملکردی آن است. از طریق این درک کامل از جنبه‌های اساسی است که می‌توانیم اطمینان حاصل کنیم که هر صفحه‌نمایش LCD که ارائه می‌دهیم - خواه یک محصول استاندارد یا یک LCD کاملاً سفارشی‌شده - به طور پایدار و بادوام در برنامه مورد نظر خود کار می‌کند.
