پیوند دقیق: رمزگشایی فناوری اتصالات لاستیکی رسانا در ماژول‌های نمایشگر LCM

در دنیای هوشمند و به هم پیوسته امروزی، رابط های صفحه نمایش واضح و قابل اعتماد سنگ بنای تعامل انسان و ماشین هستند. حامل اصلی این تجربه ماژول نمایشگر کریستال مایع (LCM) است. به عنوان محصول کلیدی ارائه شده توسط تولیدکنندگان نمایشگر ال سی دی، LCM دستگاه نمایشگر کریستال مایع، IC درایور، PCB، نور پس زمینه و اجزای ساختاری را در یک واحد منسجم ادغام می کند و به عملکرد کامل تبدیل سیگنال های مدار به تصاویر بصری دست می یابد. چه برای محصولات استاندارد و چه برای صفحه نمایش های LCD کاملا سفارشی شده، پایداری آنها با قابلیت اطمینان هر نقطه اتصال در LCM آغاز می شود. در این میان، یک جزء به ظاهر ساده و در عین حال حیاتی - کانکتور لاستیکی رسانا (که اغلب به آن نوار گورخر می گویند) - به عنوان "پل نامرئی" عمل می کند که انتقال سیگنال بدون مانع بین صفحه نمایش ال سی دی و برد مدار را تضمین می کند.

اتصالات لاستیکی رسانا: "پل سیگنال" در داخل LCM ها

کانکتورهای لاستیکی رسانا، که از لایه های رسانا و عایق متناوب تشکیل شده اند، اتصال الکتریکی پایداری را بین صفحه LCD و PCB از طریق فشرده سازی الاستیک ایجاد می کنند. عملکرد آنها مستقیماً یکپارچگی و وضوح سیگنال نمایشگر را تعیین می کند.

انتخاب مواد: هنر متعادل کردن سیلیکون جامد و فوم سیلیکون

مواد سیلیکونی جامد:سختی متوسط ​​(35 تا 45 درجه) و هزینه کمتر را ارائه می دهد. با این حال، مستعد الکتریسیته ساکن است که می تواند گرد و غبار را جذب کند و به تمیزی محیط مونتاژ توجه بیشتری نیاز دارد.

مواد سیلیکونی فوم:ساخته شده توسط فوم سیلیکون، دارای بافت نرم تر (سختی 20 درجه تا 30 درجه)، مقاومت بهتر در برابر تغییر شکل است و کمتر در معرض آلودگی است. این بیشتر برای برنامه های کاربردی ماژول ال سی دی دقیق با نیازهای تمیزی بالا مناسب است.

پارامترهای طراحی دقیق: اطمینان از اتصالات قابل اعتماد

1-پیچ لایه رسانا:گام های رایج 0.05 میلی متر، 0.1 میلی متر و 0.18 میلی متر هستند. طراحی باید اطمینان حاصل کند که هر پد PCB حداقل با 3 لایه کربن رسانا تماس داشته باشد (4-5 لایه برای گام 0.05 میلی متر توصیه می شود). این یک جزئیات است که به شدت توسط CNK در طراحی صفحه نمایش های LCD سفارشی کنترل می شود.

2. عرض لایه رسانا:از 0.4 میلی متر تا 1.0 میلی متر، عرض به سختی کانکتور مربوط می شود و بر طراحی کلی نسبت تراکم تأثیر می گذارد. مهندسان CNK بر اساس ساختار ماژول انتخاب های هدفمندی انجام می دهند (عرض 0.6 میلی متر برای کانکتورهای ≤2.0 میلی متر، 0.8 میلی متر برای 2.0 میلی متر ≥ معمول است).

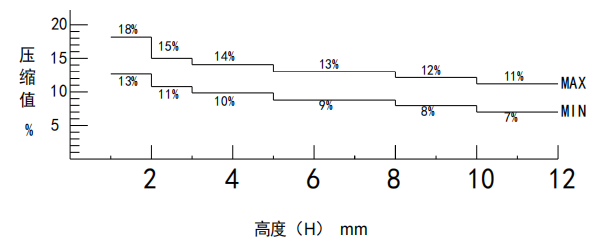

3. کنترل نسبت تراکم:نسبت تراکم ایده آل بین 10 تا 15 درصد کنترل می شود. نسبت کمتر از 10٪ می تواند منجر به امپدانس تماس ناپایدار شود، در حالی که بالای 15٪ ممکن است باعث تغییر شکل کانکتور یا PCB شود. CNK مقدار فشرده سازی صحیح را از طریق محاسبه دقیق ارتفاع مونتاژ (h) تضمین می کند و قابلیت اطمینان طولانی مدت را تضمین می کند.

از نمایشگرهای تک رنگ اولیه تا رابط های پیچیده HMI، قابلیت اطمینان هر ماژول ال سی دی به درک عمیق و کنترل دقیق اجزای کلیدی مانند اتصالات لاستیکی رسانا متکی است. CNK Electronics به عنوان یک تولید کننده با تجربه نمایشگر ال سی دی، نه تنها به بررسی خواص مواد و طراحی پارامترها می پردازد تا از امپدانس کم و پایداری بالا در انتقال سیگنال اطمینان حاصل کند، بلکه این تسلط بر جزئیات را به راه حل های LCD سفارشی جامع نیز گسترش می دهد. ما بر این باوریم که این "پیوندهای دقیق" نادیده‌ای هستند که نوآوری‌های تکنولوژیکی را با قابلیت اطمینان کیفیت مرتبط می‌کنند و از CNK و مشتریان ما پشتیبانی می‌کنند، زیرا ما در مجموع به سمت یک آینده نمایش استثنایی‌تر پیش می‌رویم.
