تجزیه و تحلیل جامع فناوری LCD سیاه (بخش 1): ساختار و اتصال، باز کردن قفل کد اصلی صفحه نمایش

در دنیای امروزی که دستگاه‌های الکترونیکی در همه جا وجود دارند، نمایشگرهای کریستال مایع (LCD) به عنوان رابط اصلی برای تعامل انسان و ماشین عمل می‌کنند و قابلیت‌های فنی آن‌ها مستقیماً تجربه کاربری دستگاه‌ها را تعیین می‌کند. از پوشیدنی‌های هوشمند گرفته تا سیستم‌های کنترل صنعتی، از نمایشگرهای خودرو گرفته تا لوازم الکترونیکی مصرفی، پشت محصولات LCD در سناریوهای مختلف، طرح‌های ساختاری و فناوری‌های اتصال با دقت طراحی شده‌اند. به عنوان یک تولید کننده حرفه ای نمایشگر LCD سفارشی و یک کارخانه نمایشگر LCD قدرتمند، CNK یک شرکت تخصصی و پیشرفته با فناوری پیشرفته است که به تحقیق و توسعه، تولید و فروش دستگاه های نمایشگر و محصولات HMI (رابط انسان و ماشین) اختصاص یافته است.

امروز، ما تجزیه و تحلیل عمیقی از اصول اصلی LCD ها انجام خواهیم داد و به شما در درک منطق اساسی فناوری نمایشگر کمک می کنیم.

I. ساختار محصول: راه حل های نمایشی سفارشی

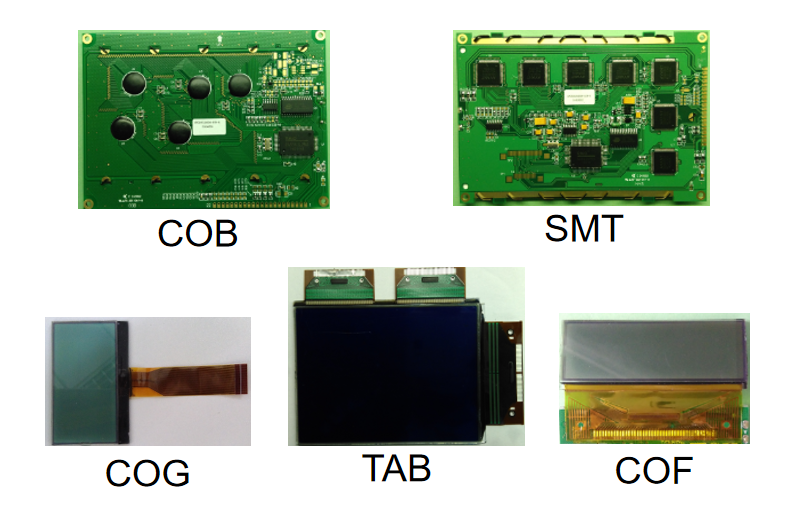

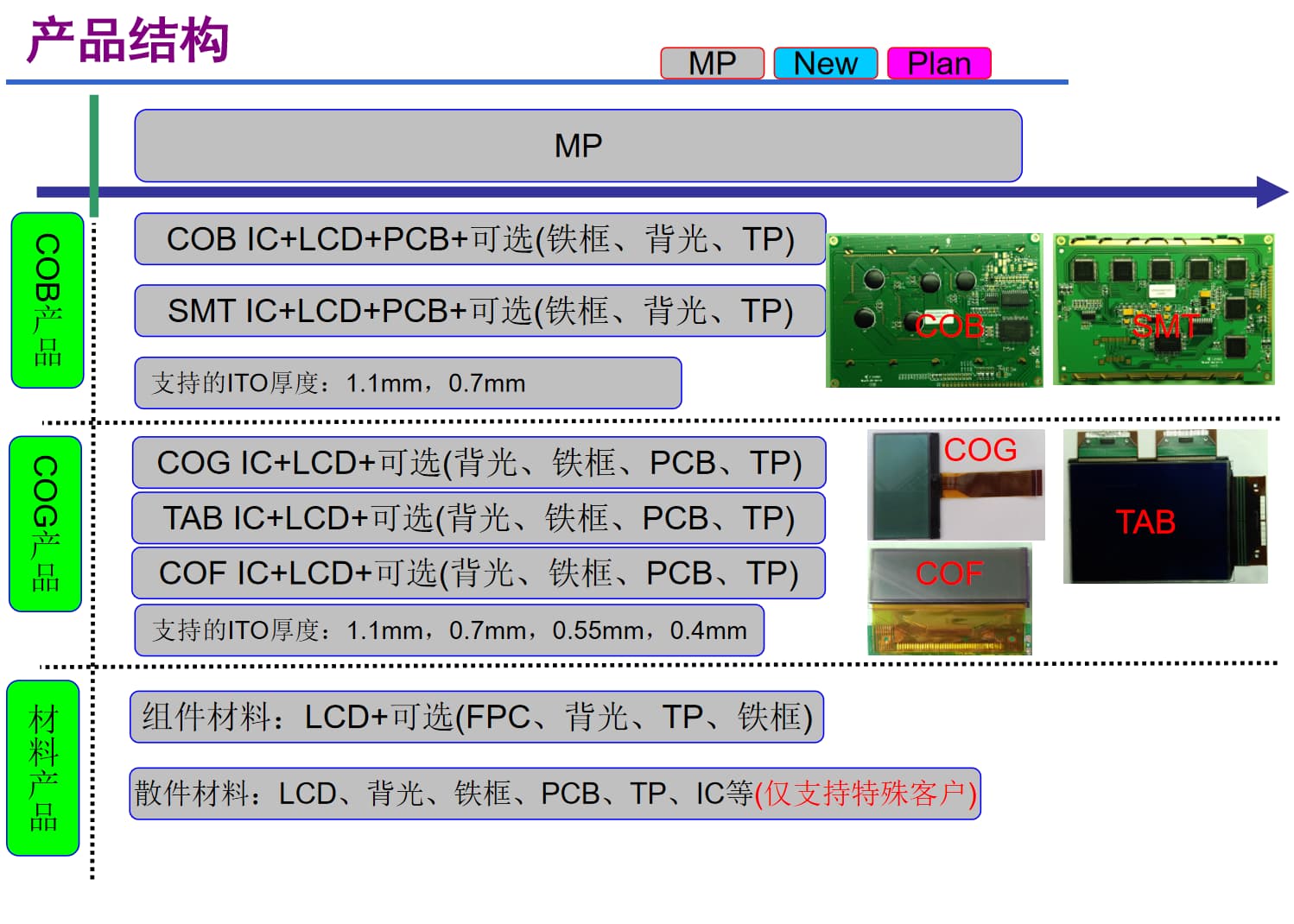

ساختار محصول ال سی دی ها یک اندازه نیست، بلکه بر اساس سناریوهای کاربردی و الزامات عملکرد سفارشی شده است. به عنوان یک شرکت تولید کننده نمایشگر با تجربه، محصولات اصلی CNK شامل LCD های تک رنگ و ماژول های تک رنگ، ماژول های صفحه نمایش 0.96-15.6 اینچی TFT، ماژول های OLED و ماژول های تعامل انسان و ماشین HMI است. ساختار محصول آن عمدتاً از سه دسته محصولات اصلی و طرح های مشتق مختلف تشکیل شده است:

1. محصولات یکپارچه: انتخاب های اصلی کارآمد و پایدار

•  محصولات COB: معماری اصلی "IC + LCD + PCB" را بپذیرید و می تواند به اجزای اختیاری مانند قاب آهنی، نور پس زمینه و TP (پنل های لمسی) مجهز شود. با یکپارچگی بالا و پایداری قوی، آنها به طور گسترده در سناریوهایی با الزامات قابل اطمینان دقیق مانند کنترل صنعتی و تجهیزات خودرو استفاده می شوند.
•  محصولات COG:بر اساس "IC + LCD"، آنها از انتخاب انعطاف پذیر لوازم جانبی مانند نور پس زمینه، قاب آهنی، PCB و TP پشتیبانی می کنند. در حالی که عملکرد را تضمین می کنند، طراحی ساختاری را ساده می کنند و آنها را برای پوشیدنی های هوشمند، دستگاه های کوچک قابل حمل و سایر محصولات با محدودیت های اندازه دقیق مناسب می کنند.
•  محصولات SMT/COF/TAB:SMT IC، COF IC، و TAB IC را به ترتیب با LCD، همراه با لوازم جانبی اختیاری، ترکیب کنید تا نیازهای صفحه نمایش متوسط ​​تا رده بالا را پوشش دهد. در میان آنها، طرح های COF و TAB در محصولات با حاشیه باریک و وضوح بالا برتری دارند.

•  مواد تشکیل دهنده:با تمرکز بر روی LCD، می‌توان آن‌ها را با اجزایی مانند FPC (مدارهای چاپی انعطاف‌پذیر)، نور پس‌زمینه، TPs و قاب‌های آهنی جفت کرد و راه‌حل‌های نیمه یکپارچه‌ای را به مشتریان ارائه کرد که انعطاف‌پذیری سفارشی‌سازی و کارایی مونتاژ را متعادل می‌کند.
• مواد یدکی:مجموعه کاملی از قطعات یدکی شامل LCD، نور پس‌زمینه، قاب‌های آهنی، PCB، TP و آی‌سی را ارائه می‌کند که تنها از نیازهای سفارشی‌سازی عمیق مشتریان خاص پشتیبانی می‌کند. این به طور کامل قابلیت انطباق انعطاف پذیر یک سازنده نمایشگر LCD سفارشی را نشان می دهد و برای سناریوهای صفحه نمایش خاص و شخصی مناسب است.

شایان ذکر است که طرح های ساختاری مختلف CNK از ضخامت های مختلف ITO پشتیبانی می کنند: طرح های COB و SMT از ضخامت های 1.1 میلی متر و 0.7 میلی متر پشتیبانی می کنند. طرح‌های COG، COF و TAB به 0.55 میلی‌متر و 0.4 میلی‌متر گسترش می‌یابند. ضخامت نازک‌تر ITO کوچک‌سازی و سبک وزن دستگاه‌ها را امکان‌پذیر می‌کند و همچنین نشان‌دهنده قدرت فنی عالی کارخانه نمایشگر LCD است.

II. روش های اتصال: طراحی «پل» انتقال کارآمد

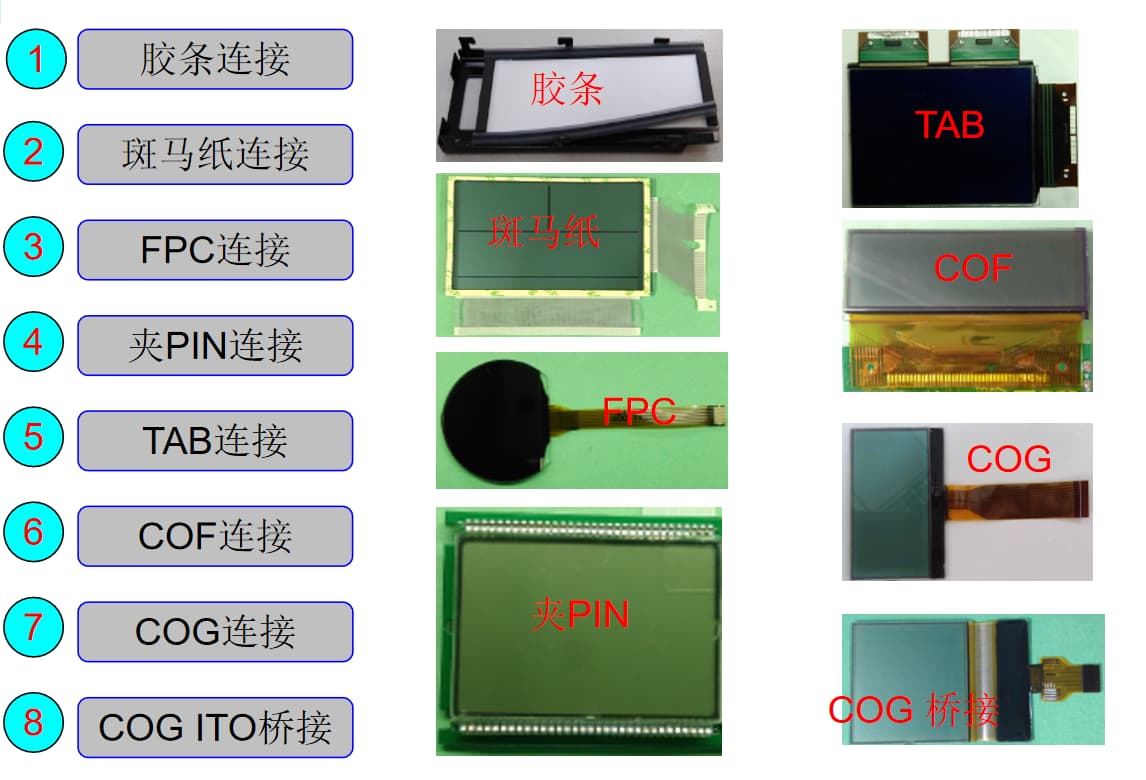

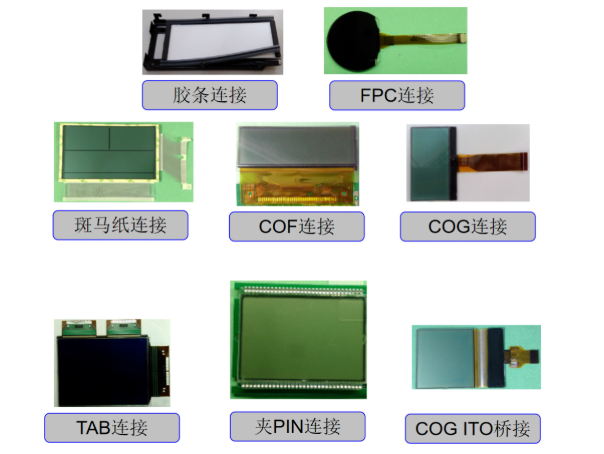

اگر ساختار محصول "اسکلت" یک LCD باشد، روش اتصال "رگ خونی" است که از آن عبور می کند و مستقیماً بر پایداری انتقال سیگنال و راحتی مونتاژ محصول تأثیر می گذارد. CNK به عنوان یک شرکت تولید کننده صفحه نمایش حرفه ای، بر 8 روش اصلی اتصال تسلط دارد که به طور کامل سناریوهای مختلف برنامه را پوشش می دهد:

1. طرح های اتصال پایه: ساده، قابل اعتماد و قابل کنترل هزینه

• اتصال نوار لاستیکی:کارکرد آسان و کم هزینه، مناسب برای دستگاه های الکترونیکی معمولی با نیازهای کم برای پایداری اتصال.
• اتصال کاغذ گورخر:با رسانایی و انعطاف پذیری خوب، با تغییر شکل جزئی ساختاری سازگار است و اغلب برای اتصال LCD های کوچک و PCB استفاده می شود.
•  اتصال گیره پین:جداسازی آسان و راحت برای تعمیر و نگهداری بعدی، به طور گسترده در تجهیزاتی که نیاز به اشکال زدایی مکرر یا تعویض قطعات دارند استفاده می شود.

• اتصال FPC:همراه با مدارهای چاپی منعطف، می‌تواند در فضاهای چند زاویه‌ای و باریک به اتصالات دست یابد، که آن را به طرح ترجیحی برای پوشیدنی‌های هوشمند، دستگاه‌های تاشو و سایر محصولات تبدیل می‌کند.
• اتصال TAB:IC درایور را مستقیماً از طریق TAB (فیلم رسانای ناهمسانگرد) به LCD متصل می کند، گره های اتصال را کاهش می دهد و کارایی و پایداری انتقال را بهبود می بخشد.
• اتصال COG:آی سی را مستقیماً به بستر شیشه ای LCD متصل می کند و اندازه محصول را تا حد زیادی کاهش می دهد و یکپارچگی را بهبود می بخشد، که روش اتصال هسته ای برای دستگاه های قابل حمل رده بالا است.
• اتصال COF:آی سی روی یک فیلم انعطاف‌پذیر بسته‌بندی شده و سپس به LCD متصل می‌شود، که هم انعطاف‌پذیری و هم یکپارچگی بالایی دارد و با نیازهای صفحه نمایش با حاشیه‌های باریک و وضوح بالا سازگار است.
• پل زدن COG ITO:یک طراحی پل مخصوص، مسیر انتقال سیگنال را بیشتر بهینه می کند و در LCD های با اندازه بزرگ و با کیفیت تصویر بالا عملکرد عالی دارد.

CNK به عنوان یک شرکت با کیفیت در زمینه نمایشگرهای TFT چین، با تکیه بر طرح های ساختاری غنی و فناوری های اتصال قابل اعتماد، به طور مداوم راه حل های نمایشگر با کیفیت بالا را برای صنایع مختلف ارائه می دهد. در مقاله بعدی به بررسی نوع طبقه بندی و حالت های نمایش LCD ها می پردازیم، پس با ما همراه باشید!
