نور پس زمینه LCM: نقش های مهم قاب پلاستیکی و نوار دو طرفه

در فناوری نمایشگر مدرن، صفحه نمایش کریستال مایع (صفحه نمایش LCD) به عنوان یک جزء اصلی عمل می کند و عملکرد کلی آن تا حد زیادی به ماژول یکپارچه پشت آن بستگی دارد - LCM (ماژول LCD). LCM دستگاه نمایش کریستال مایع، مدارهای محرک، اجزای ساختاری و نور پس‌زمینه را در یک ماژول کامل ادغام می‌کند، با اثر درخشان نور پس‌زمینه که مستقیماً کیفیت بصری نهایی نمایشگر را تعیین می‌کند. در ساختار پیچیده نور پس‌زمینه، اجزایی مانند قاب پلاستیکی و نوار دو طرفه با قطعات اصلی مانند فیلم‌های نوری و منابع نور همکاری می‌کنند تا در مجموع از پایداری و عملکرد نوری ماژول اطمینان حاصل کنند.

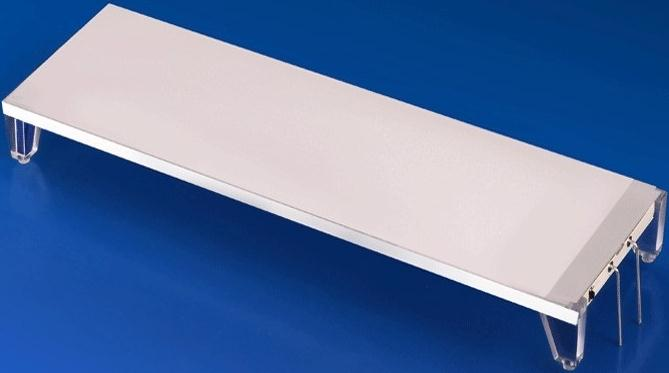

نور پس زمینه: پایه و اساس تصاویری نمایشگر

نور پس زمینه (BackLight) در پشت صفحه کریستال مایع قرار دارد و وظیفه اصلی آن تبدیل منابع نور نقطه ای به منابع نور سطحی یکنواخت و روشن است. طراحی نوری آن به طور مستقیم بر یکنواختی روشنایی، کنتراست و عملکرد رنگ کل ماژول تأثیر می گذارد، که به ویژه برای ماژول های نمایش رنگی (ماژول نمایش TFT) بسیار مهم است. یک نور پس‌زمینه معمولی شامل یک منبع نور، صفحه راهنمای نور، لایه‌های چندگانه فیلم‌های نوری، یک قاب پلاستیکی ساختاری، و یک تخته نور محرکه است که همه با دقت ترکیب شده‌اند. نوآوری مستمر در این زمینه توسط بسیاری از تولیدکنندگان پیشرو نمایشگرهای LCD در چین بر اساس درک عمیق نقش هر یک از اجزاء است.

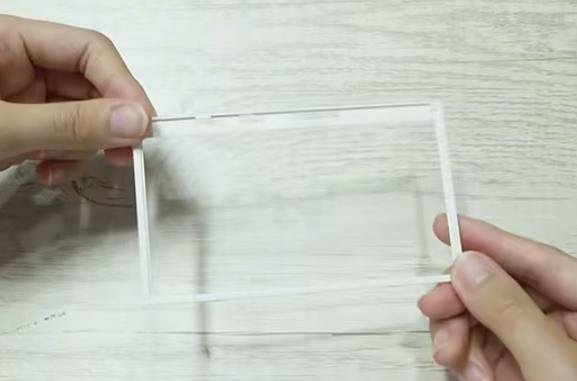

قاب پلاستیکی: نگهبان دوگانه اپتیک و ساختار

قاب پلاستیکی به عنوان اسکلت نور پس زمینه عمل می کند و نه تنها پشتیبانی و حفاظت مکانیکی ضروری را فراهم می کند، بلکه عملکردهای مدیریت نوری مهمی را نیز بر عهده می گیرد. انتخاب مواد به طور مستقیم با طرح های مختلف محصول مطابقت دارد:

URZ2501 مواد:دارای خواص بازتابی و مسدود کننده نور عالی است که معمولاً در ماژول های نمایش رنگی متوسط ​​به بالا (ماژول نمایشگر TFT) برای افزایش کنتراست و خلوص رنگ استفاده می شود.

مواد سفید PC:اغلب در طرح‌های نور پس‌زمینه با نور جانبی استفاده می‌شود و نمایه باریک صفحه‌های LCD را تسهیل می‌کند.

مواد PC سفید + فایبرگلاس:استحکام ساختاری محصولات نور پس‌زمینه با نور پایین را افزایش می‌دهد، مناسب برای محیط‌های صنعتی با الزامات قابل اطمینان دقیق.

در پروژه هایی که شامل صفحه نمایش های LCD سفارشی شده است، طراحی و انتخاب مواد قاب پلاستیکی کلید دستیابی به جلوه های نوری خاص و مشخصات مکانیکی است.

نوار دو طرفه: متخصص چسب پنهان و مسدود کننده نور

نوار دو طرفه به عنوان یک "چسب" در مونتاژ LCM نقش ضروری ایفا می کند. وظیفه ایمن نگه داشتن فیلم های نوری داخلی مانند صفحه راهنمای نور، فیلم انتشار و فیلم افزایش روشنایی و در نهایت اتصال محکم نور پس زمینه به صفحه LCD را بر عهده دارد.

نوار دو طرفه معمولی:در بسترهای مختلف (به عنوان مثال، بدون بستر، PET) و گزینه های ضخامت (0.03-0.30 میلی متر) موجود است. هنگام اتصال صفحه نمایش LCD با ساختار COG، انتخاب نوار دو طرفه با ضخامت مناسب می تواند به طور موثر فشار را کاهش دهد و از بروز لکه های سفید نمایشگر جلوگیری کند.

نوار دو طرفه سیاه و سفید:این یک ماده کاربردی با یک سمت سیاه برای مسدود کردن نور و یک سمت سفید برای انعکاس است که به طور همزمان سه وظیفه چسبندگی، مسدود کردن نور و بازتاب را انجام می دهد. اغلب برای تعریف ناحیه نمایش موثر ماژول های نمایش رنگی (ماژول نمایش TFT) و ایمن سازی مدارهای انعطاف پذیر (FPC) استفاده می شود که آن را به یک جزء مهم برای بهبود وضوح مرز نمایشگر و قابلیت اطمینان کلی تبدیل می کند.

نتیجه گیری

در سیستم دقیق یک LCM، از LED های ساطع کننده نور و صفحات هدایت نور گرفته تا قاب های پلاستیکی ثابت و نوار دو طرفه، هر جزء دارای عملکرد منحصر به فرد و غیرقابل جایگزینی است. آنها در هماهنگی دقیق با هم کار می کنند و عدم وجود یا نقص هر پیوند واحدی بر عملکرد و قابلیت اطمینان کلی تأثیر می گذارد. ارزش قاب پلاستیکی و نوار دو طرفه دقیقاً در هم افزایی ضروری آنها با سایر اجزای اصلی مانند نور پس‌زمینه و صفحه نمایش LCD است که در مجموع پایه یک ماژول نمایشگر پایدار، کارآمد و با کیفیت را تشکیل می‌دهند.
