از منبع نور تا کیفیت تصویر: نور پس زمینه "قهرمان پشت صحنه" واقعی ماژول LCD است.

وقتی مردم در مورد نمایشگرهای LCD صحبت می کنند، اولین چیزی که به ذهن می رسد اغلب فقط "صفحه نمایش" است. اما یک ماژول کامل کریستال مایع (LCM) بسیار بیشتر از یک پانل کریستال مایع است. این IC های درایور، یک PCB و یک جزء که اغلب نادیده گرفته می شود اما حیاتی است: نور پس زمینه.

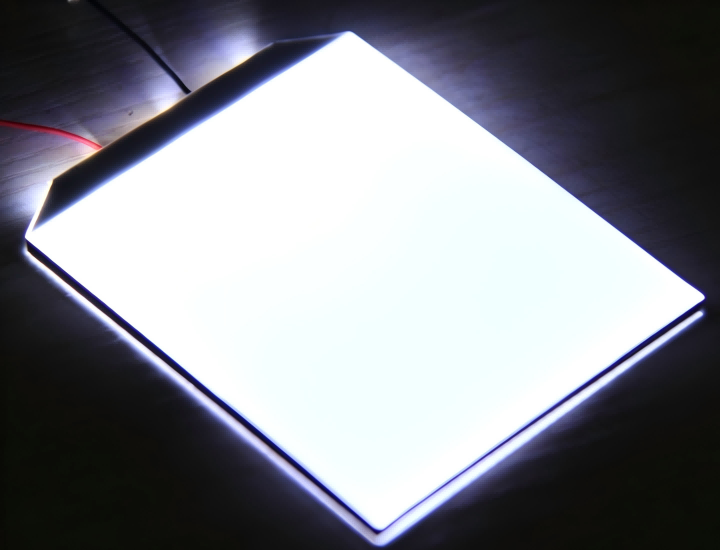

نور پس زمینه: "موتور سبک" واقع در پشت صفحه نمایش

مواد کریستال مایع خود نور ساطع نمی کنند. این دستگاه بیشتر شبیه یک "دریچه نور" عمل می کند و به سیستم نور پس زمینه برای ارائه روشنایی قبل از نمایش تصویر متکی است. وظیفه اصلی نور پس زمینه تبدیل یک منبع نور نقطه ای یا خطی به یک منبع نور سطحی بسیار یکنواخت است.

روشنایی، یکنواختی، دمای رنگ، مصرف انرژی - هر جنبه ای از تجربه مشاهده که در یک نگاه متوجه می شوید توسط فناوری نور پس زمینه پشتیبانی می شود.

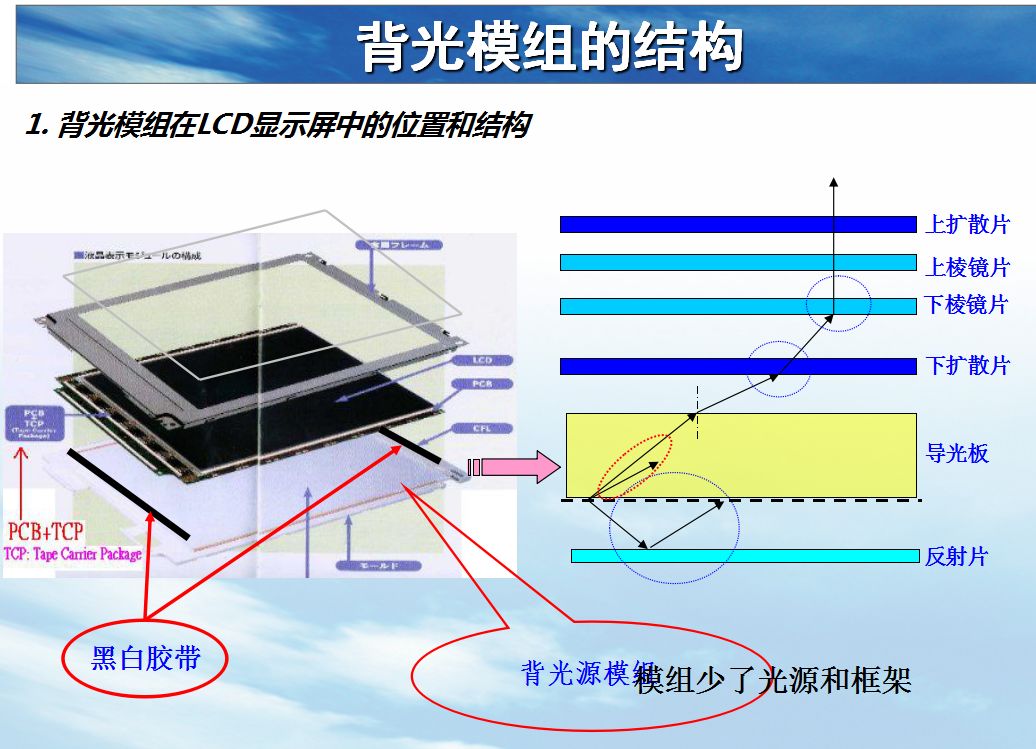

جداسازی نور پس زمینه: مجموعه ای از سیستم های نوری دقیق

نور پس زمینه با کارایی بالا نتیجه علم مواد پیشرفته و مهندسی نوری دقیق است. اجزای اصلی آن عبارتند از:

منبع نور:منشا نور، تعیین دمای رنگ پایه، روشنایی و طول عمر نور پس زمینه.

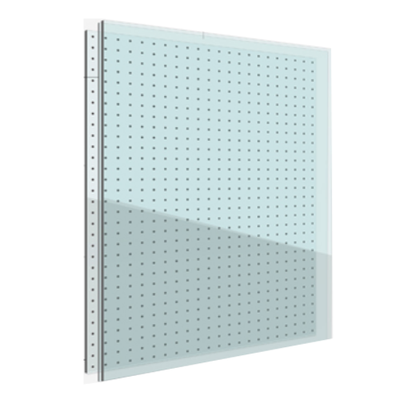

صفحه راهنمای نور (LGP):کلید توزیع یکنواخت نور نقاط ریز ساختار روی سطح پایین، نوری را که از لبه وارد می شود در کل صفحه پخش می کند. نقاط قالب‌گیری دقیق معمولاً عملکرد نوری بهتری نسبت به نقاط چاپی سنتی ارائه می‌دهند.

مجموعه فیلم نوری:فیلم‌های پخش‌کننده، فیلم‌های افزایش روشنایی (BEF) و ورق‌های بازتابنده با هم کار می‌کنند تا نقاط داغ را از بین ببرند، کارایی خروجی نور از جلو را بهبود بخشند و یکنواختی را تضمین کنند.

قاب سازه و تخته نور:پشتیبانی مکانیکی پایدار و اتصالات الکتریکی قابل اعتماد را فراهم کنید.

بسته به ساختار، نورهای پس زمینه به دو مسیر اصلی فناوری تقسیم می شوند:

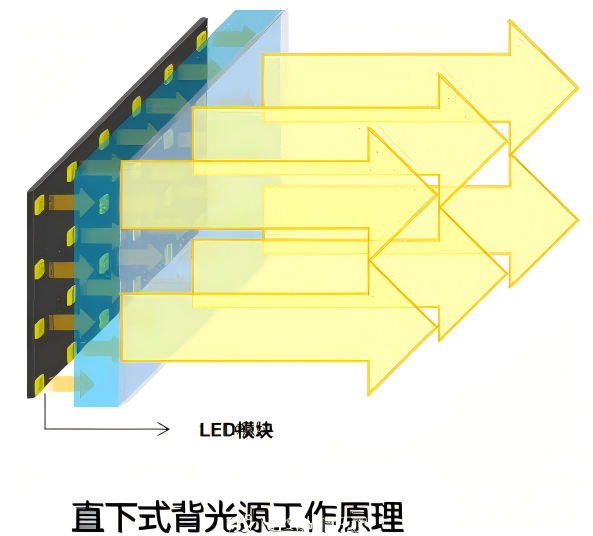

نور مستقیم:آرایه های LED مستقیماً در زیر صفحه راهنمای نور برای روشنایی مستقیم قرار می گیرند. این روشنایی بالا را ارائه می دهد و از کنترل تیرگی موضعی پشتیبانی می کند.

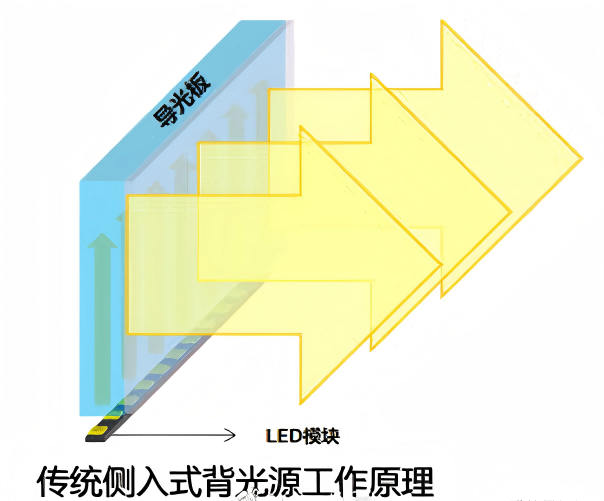

Edge-Lit:میله های نور LED در کناره های صفحه راهنمای نور قرار گرفته اند. نور از لبه وارد می‌شود و از طریق صفحه به جلو منعکس می‌شود و این کلید دستیابی به طرح‌های بسیار باریک است.

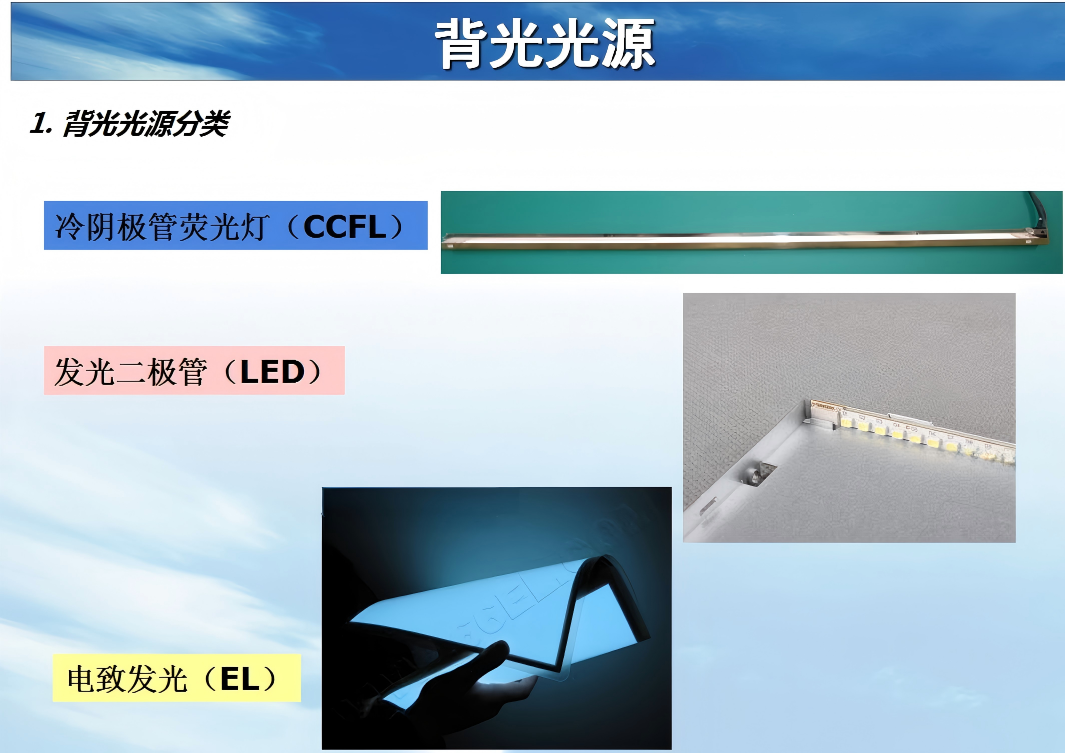

سه نوع منبع نور که هر کدام مزایای خاص خود را دارند.

نور پس زمینه LED:روشنایی بالا، طول عمر طولانی (بیش از 30000 ساعت برای نور لبه)، مصرف انرژی کم، و فرم باریک. این گزینه اصلی برای همه چیز از لوازم الکترونیکی مصرفی گرفته تا نمایشگرهای صنعتی است.

نور پس زمینه EL (الکترولومینسانس):فوق العاده نازک، کاملاً یکنواخت در کل سطح و انعطاف پذیر/خم شدنی. برای نمایشگرهای LCD سفارشی و برنامه های نمایش انعطاف پذیر ضروری است.

نور پس زمینه CCFL (لامپ فلورسنت کاتد سرد):تا حد زیادی با LED در محصولات مصرفی جایگزین شده است، اما به دلیل اشباع رنگ و یکنواختی عالی، هنوز در برخی از برنامه های کاربردی صفحه نمایش حرفه ای ارزشمند است.

خلاصه فنی

نور پس زمینه بسیار بیشتر از یک جزء نورپردازی است. از انتخاب مواد و طراحی نوری گرفته تا انتخاب منبع نور و اصلاح فرآیندهای ساختاری، هر جزئیات به عملکرد نهایی نمایشگر کمک می کند.

برای تولیدکنندگانی که به دنبال نمایشگرهای باکیفیت هستند، تخصص عمیق در فناوری نور پس‌زمینه پایه و اساس تمایز محصول است، نیازهای LCD سفارشی‌شده رده بالا را برآورده می‌کند و اطمینان می‌دهد که هر صفحه‌نمایش به وعده بصری خود عمل می‌کند.

از منبع نور گرفته تا کیفیت تصویر، نور پس‌زمینه قهرمان واقعی ماژول‌های LCD است. درک فناوری نور پس زمینه، در پایان، درک این است که چه چیزی یک صفحه نمایش عالی را می سازد.
